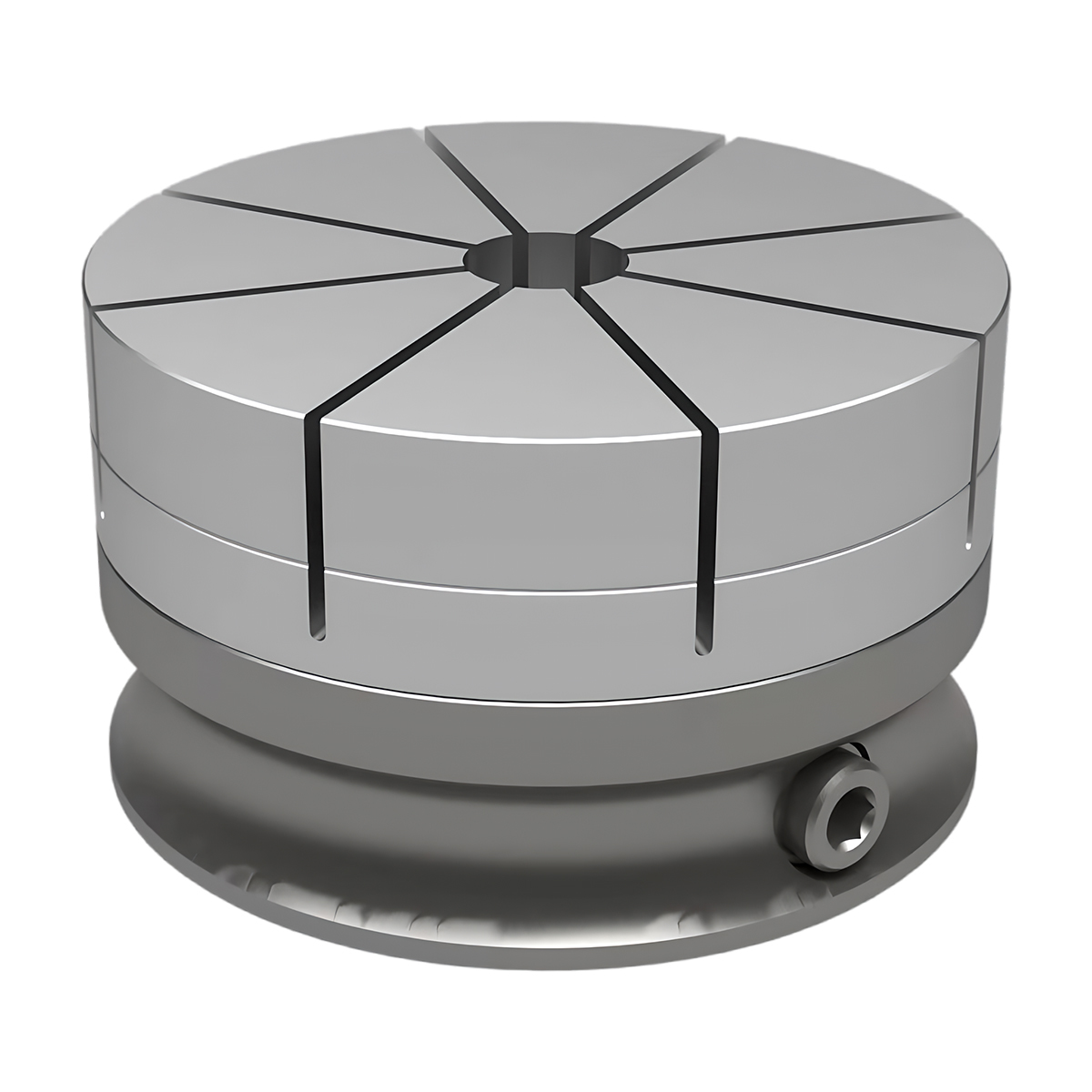

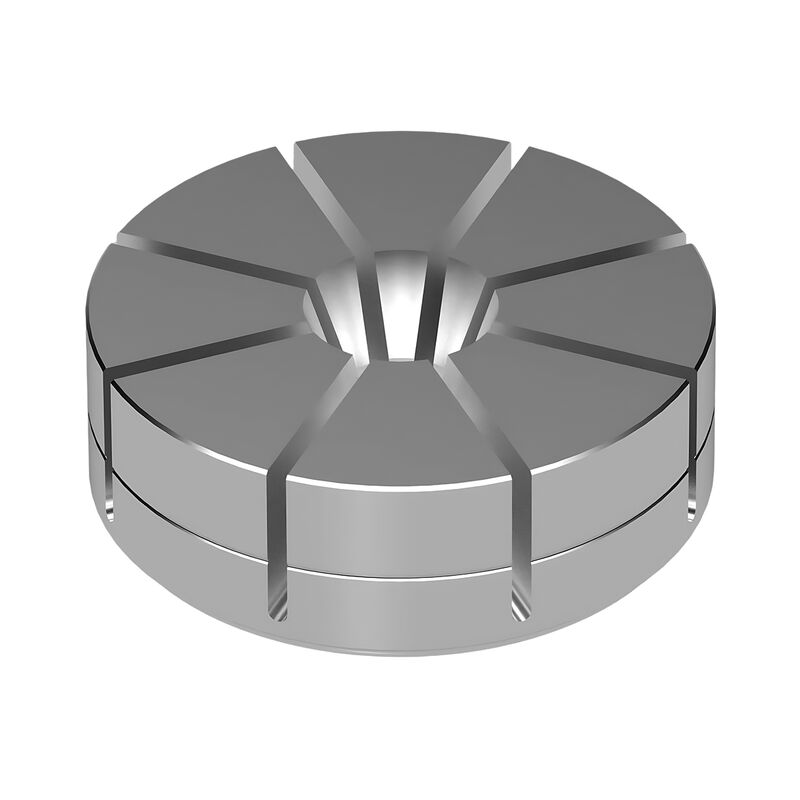

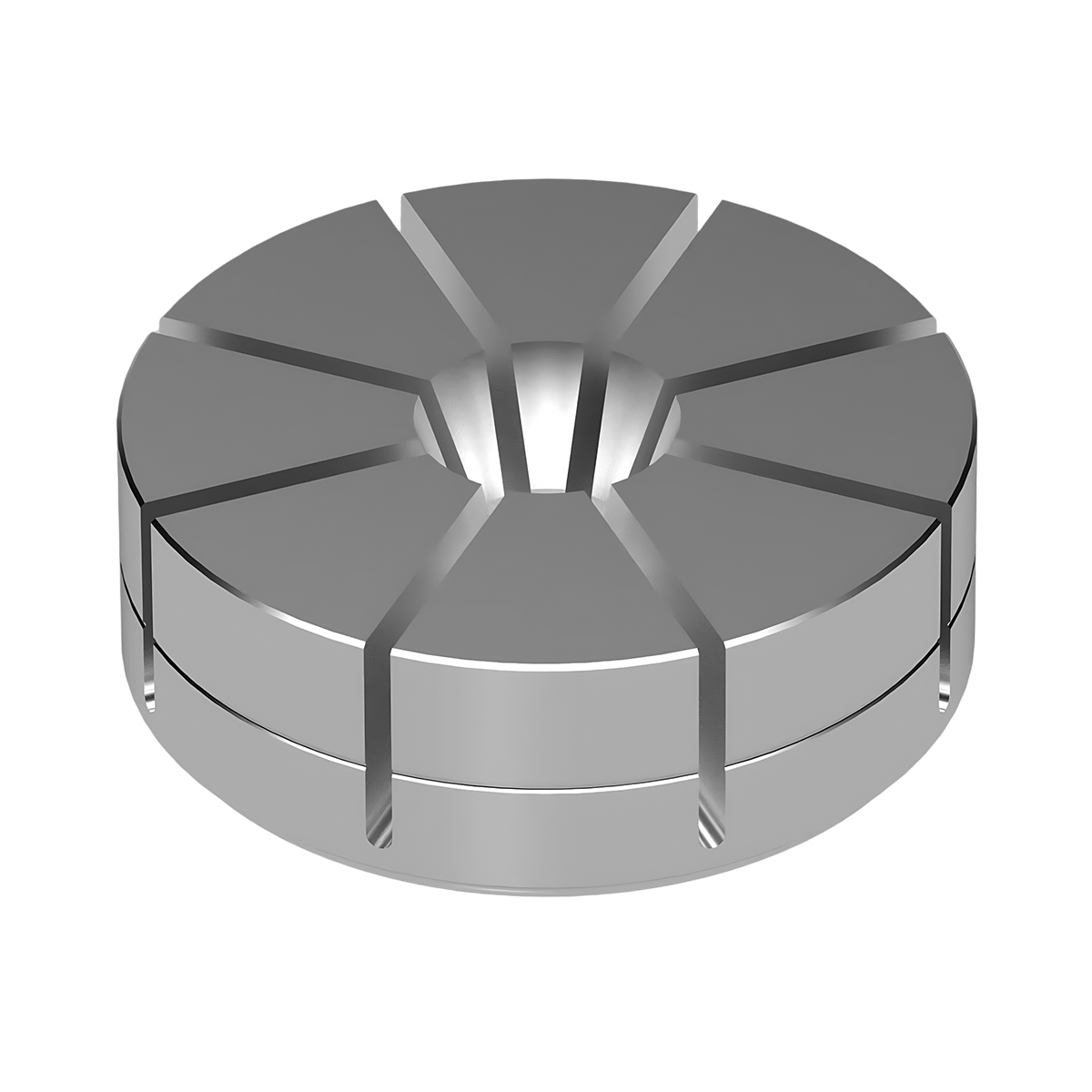

Precyzyjny zacisk OD, trzpień rozprężny OD do mocowania zewnętrznego

High Precision OD Clamp OD Expansion Mandrel For Outer Clamping
High Precision OD Clamp OD Expansion Mandrel For Outer Clamping High Precision OD Clamp OD Expansion Mandrel For Outer Clamping High Precision OD Clamp OD Expansion Mandrel For Outer Clamping
Podstawowe informacje
Miejsce pochodzenia: Chongqing, Chiny
Nazwa handlowa: ADJIG
Numer modelu: PT60/PT61/PT62
Document: PT60.pdf
Minimalne zamówienie: 2
Cena: Collet: RMB 80 -140 USD per piece; Base: 450-630 USD per piece
Szczegóły pakowania: Karton/drewniana skrzynia
Czas dostawy: 15-17 dni
Zasady płatności: T/T, akredytywa
Możliwość Supply: Mniej niż 10 sztuk, wysłane w ciągu 17 dni. Ponad 10 przedmiotów zostanie wysłanych w ciągu 30 dni.
Najlepsza cena
Chat Now
Szczegóły informacji
Ontologia: S45C Wałek ściągający: SCM415
Wał rozrządczy: SCM435 Moment dokręcenia (NM): 15/25/40
M1: M8*1,25/M10*1,5/M12*1,75 Waga (kg): 0,8/1,7/3,5/7,1
Siła zaciskania: 4500/7000/10000/12000 Skok zacisku: φ0,3
Podkreślić:

Precyzyjny zacisk OD

,

Zacisk OD M10

,

Trzpień rozprężny do mocowania zewnętrznego

opis produktu

Precyzyjny trzpień rozprężny OD do mocowania obrabianych przedmiotów w obrabiarkach CNC - mocowanie zewnętrzne



Szczęki do mocowania kształtów z możliwością obróbki są idealne do przedmiotów o nieregularnych kształtach.


Proste mocowanie przedmiotu obrabianego na kształcie zewnętrznym/wewnętrznym eliminuje potrzebę stosowania niestandardowych uchwytów.



Ten precyzyjny trzpień rozprężny OD zapewnia wyjątkową dokładność w przypadku mocowania zewnętrznego w obrabiarkach CNC. Zaprojektowany z precyzyjnie szlifowanym mechanizmem rozprężnym, zapewnia równomierne ciśnienie promieniowe, aby bezpiecznie chwytać cylindryczne przedmioty obrabiane za ich średnice zewnętrzne ze stabilnością bez wibracji. Trzpień zapewnia idealną koncentryczność z dokładnością do mikronów, eliminując bicie dla krytycznych operacji obróbki zewnętrznej. Idealny do obróbki wałów, cylindrów i precyzyjnych elementów obrotowych, jego konstrukcja szybkiego rozprężania radykalnie skraca czas konfiguracji, zachowując jednocześnie stałą siłę mocowania w całym cyklu produkcyjnym. Wykonane z hartowanej, obrobionej cieplnie stali, to solidne narzędzie gwarantuje długotrwałą niezawodność i stabilność wymiarową, co czyni je niezbędnym w przypadku precyzyjnego toczenia, szlifowania i frezowania w dużych ilościach, wymagających nienagannego mocowania zewnętrznego.



Model D H
(±0.01)		 D1
(g6)		 H1 M H2 DP P
(±0.02)		 W H M1
PT60-06501 65 35 28 12 M6 27 42 22 8 12 M8*1.25
PT60-09001 90 40 42 14 M8 30 60 30 14 M10*1.5
PT60-12001 120 45 55 18 M10 33 80 43 10 16
PT60-16001 160 60 63 24 M12 36 110 30 18 M12*1.75



Model d1
(h7)		 Lf d2
(G7)		 Lf1 p1
(±0.02)		 M2 Dp1
PT60-06501 28 13 6 6 22 M6*1 42
PT60-09001 40 15 8 8 30 M8*1.25 60
PT60-12001 55 19 10 11 43 M10*1.5 80
PT60-16001 63 25 12 13 60 M12*1.75 110

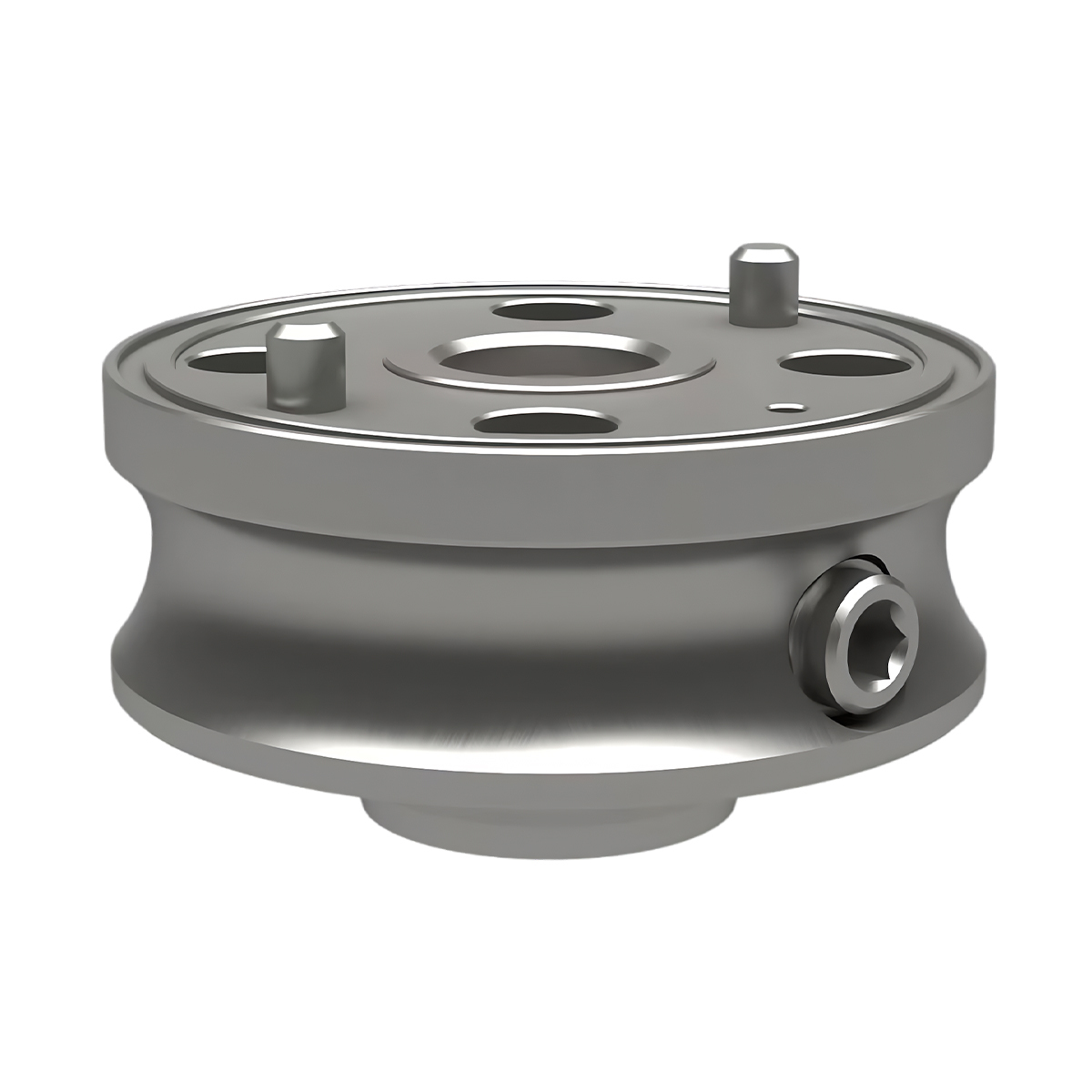

Model D d H1 H2 M H M1 D1 T Waga (KG) Odpowiedni uchwyt
PT60-06501 65 21 25 10 M8*20L Dla szerokości 5 29 M5*0.8 20 4 0.2 PT60-06501
PT60-09001 90 25 35 15 M10*20L Dla szerokości 6 40 M6*1 24 5 0.5 PT60-09001
PT60-12001 120 25 40 20 M10*25L Dla szerokości 6 46 M6*1 24 5 1.1 PT60-12001
PT60-16001 160 29 45 25 M12*25L Dla szerokości 8 52 M8*1.25 28 6 2.2 PT60-16001



Precyzyjny zacisk OD, trzpień rozprężny OD do mocowania zewnętrznego 0
