Подробная информация

Онтология:	S45C	Выдвижной вал:	SCM415
Распределительный вал:	SCM435	МОМЕНТ ЗАТЯЖКИ (Н.м):	25.15.40
М1:	М81,25/М101,5/М12*1,75	Вес (кг):	0,8/1,7/3,5/7,1
Зажимная сила:	4500/7000/10000	Ход зажима:	φ0,3
Выделить:	Высокоточная идентификация рабочего места , Идентификатор рабочего помещения CNC , SCM415 ID расширительная ручка

Характер продукции

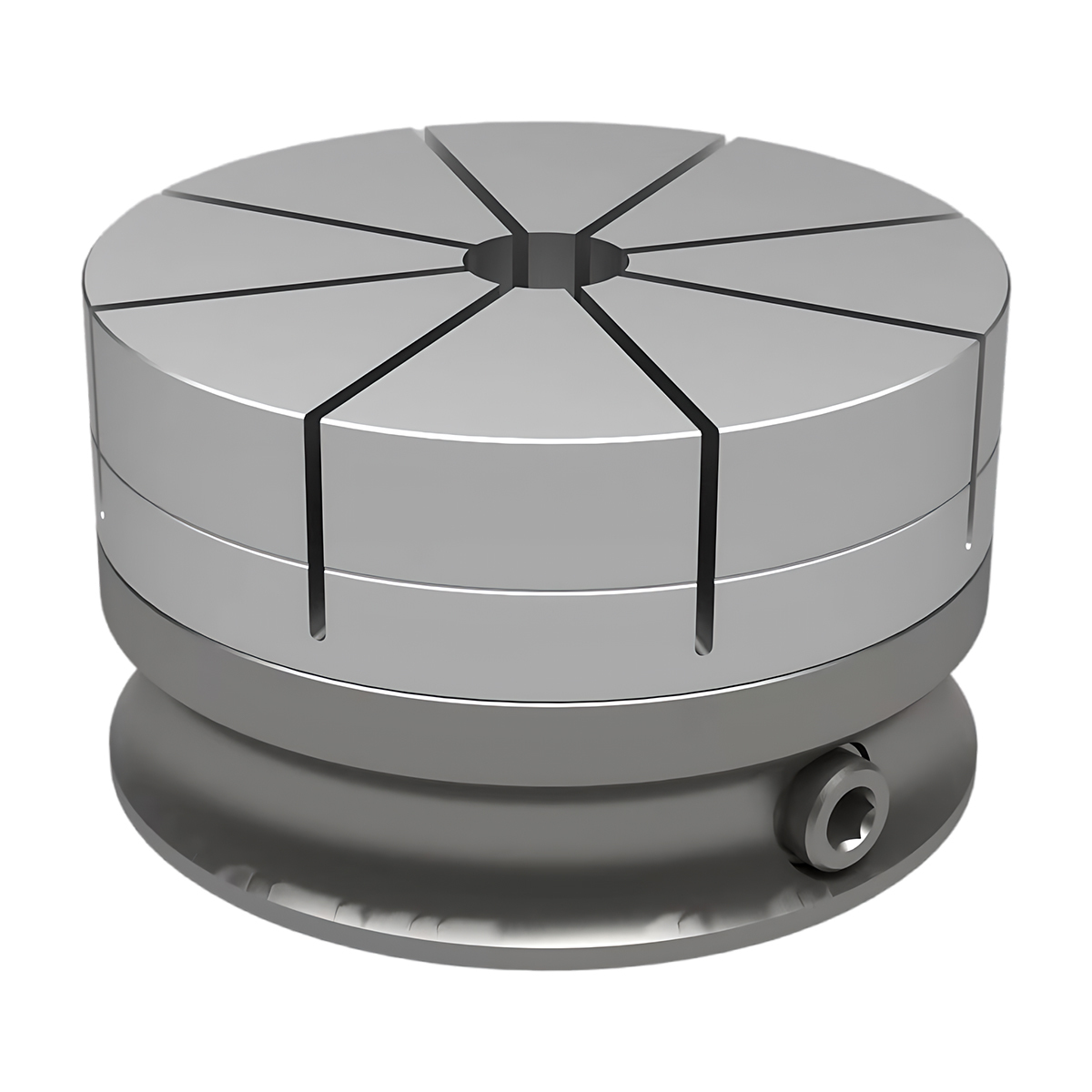

Высокоточный расширительный оправка для зажима отверстий для крепления заготовок на станках с ЧПУ

Зажимные приспособления с обрабатываемой губкой идеально подходят для заготовок неправильной формы.

Простое крепление заготовки на внешней/внутренней форме исключает необходимость использования специальных приспособлений.

Эта высокоточная расширительная оправка для внутреннего диаметра обеспечивает исключительную точность при зажиме внутренних отверстий в сложных условиях крепления заготовок на станках с ЧПУ. Разработанная с прецизионной шлифованной конусностью и усовершенствованным механизмом расширения, она обеспечивает равномерное радиальное давление для надежного захвата цилиндрических заготовок с виброустойчивой стабильностью. Оправка обеспечивает идеальную концентричность с точностью до микронов, исключая биение для критических операций внутренней обработки. Идеально подходит для обработки шестерен, подшипников и прецизионных компонентов, ее конструкция быстрого расширения значительно сокращает время настройки, сохраняя при этом постоянное усилие зажима на протяжении всего производственного цикла. Изготовленный из закаленной, термообработанной стали, этот прочный инструмент гарантирует долгосрочную надежность и стабильность размеров, что делает его незаменимым для крупносерийных прецизионных токарных, шлифовальных и фрезерных операций, требующих безупречного зажима отверстий.

Модель	D	H (±0.01)	D1 (g6)	H1	M	H2	DP	P (±0.02)	W	H	M1
PT60-06501	65	35	28	12	M6	27	42	22	8	12	M8*1.25
PT60-09001	90	40	42	14	M8	30	60	30	8	14	M10*1.5
PT60-12001	120	45	55	18	M10	33	80	43	10	16	M10*1.5
PT60-16001	160	60	63	24	M12	36	110	30	10	18	M12*1.75

Модель	d1 (h7)	Lf	d2 (G7)	Lf1	p1 (±0.02)	M2	Dp1
PT60-06501	28	13	6	6	22	M6*1	42
PT60-09001	40	15	8	8	30	M8*1.25	60
PT60-12001	55	19	10	11	43	M10*1.5	80
PT60-16001	63	25	12	13	60	M12*1.75	110

Модель	D	H1	H2	H	Вес (кг)	Применимая оснастка	Применимый расширительный болт
PT62-06501	65	25	10	28.5	0.2	PT60-06501	PT62-06501B
PT62-09001	90	30	15	34.5	0.4	PT60-09001	PT62-09001B
PT62-12001	120	35	20	10.5	0.9	PT60-12001	PT62-12001B
PT62-16001	160	40	25	46.5	1.9	PT60-16001	PT62-16001B

Высокая точность ID Workholding ID Expansion Mandrel Для зажимания CNC Workholding Borre 0

тег:

Место происхождения:	Чунцин, Китай
Фирменное наименование:	ADJIG
Номер модели:	Pt60/Pt61/Pt62
Document:	PT60.pdf

Количество мин заказа:	2
Цена:	Collet: RMB 76-136 USD per piece; Base: 444-625 USD per piece
Упаковывая детали:	Картон/деревянный ящик
Время доставки:	15-17 дни
Условия оплаты:	Т/Т, Л/К
Поставка способности:	Менее 10 штук, отправленных в течение 17 дней. Более 10 предметов будет отправлено в течение 30 дней
