Hệ thống kẹp điểm không thép không gỉ, thay thế nhanh chóng, định vị điểm không
| MOQ: | 1 |
| Giá: | 166 - 215 USD per item |
| standard packaging: | Thùng/thùng gỗ |
| Thời gian giao hàng: | 7-10 ngày |
| Phương thức thanh toán: | T/T, L/C |
| Supply Capacity: | Ít hơn 30 mảnh, được vận chuyển trong vòng 5-7 ngày. Hơn 30 mặt hàng sẽ được vận chuyển trong vòng 2 |
Thông tin chi tiết
Nguồn gốc
Trùng Khánh, Trung Quốc
Hàng hiệu
ADJIG
Số mô hình
ANC-2
Tài liệu
Phương pháp mở khóa:
Áp suất khí nén
Kẹp lực (KN):
1.25
Lực căng (kN):
5
Thổi:
✔
Trọng lượng (kg):
0,15
Độ lặp lại (mm):
0,005
Vật liệu:
Thép không gỉ cứng
Cuộc sống phục vụ:
Một triệu lần
Làm nổi bật:
Hệ thống kẹp điểm không thép không gỉ
,Hệ thống kẹp điểm không 1.25kN
,Định vị điểm không thay thế nhanh chóng
Mô tả sản phẩm

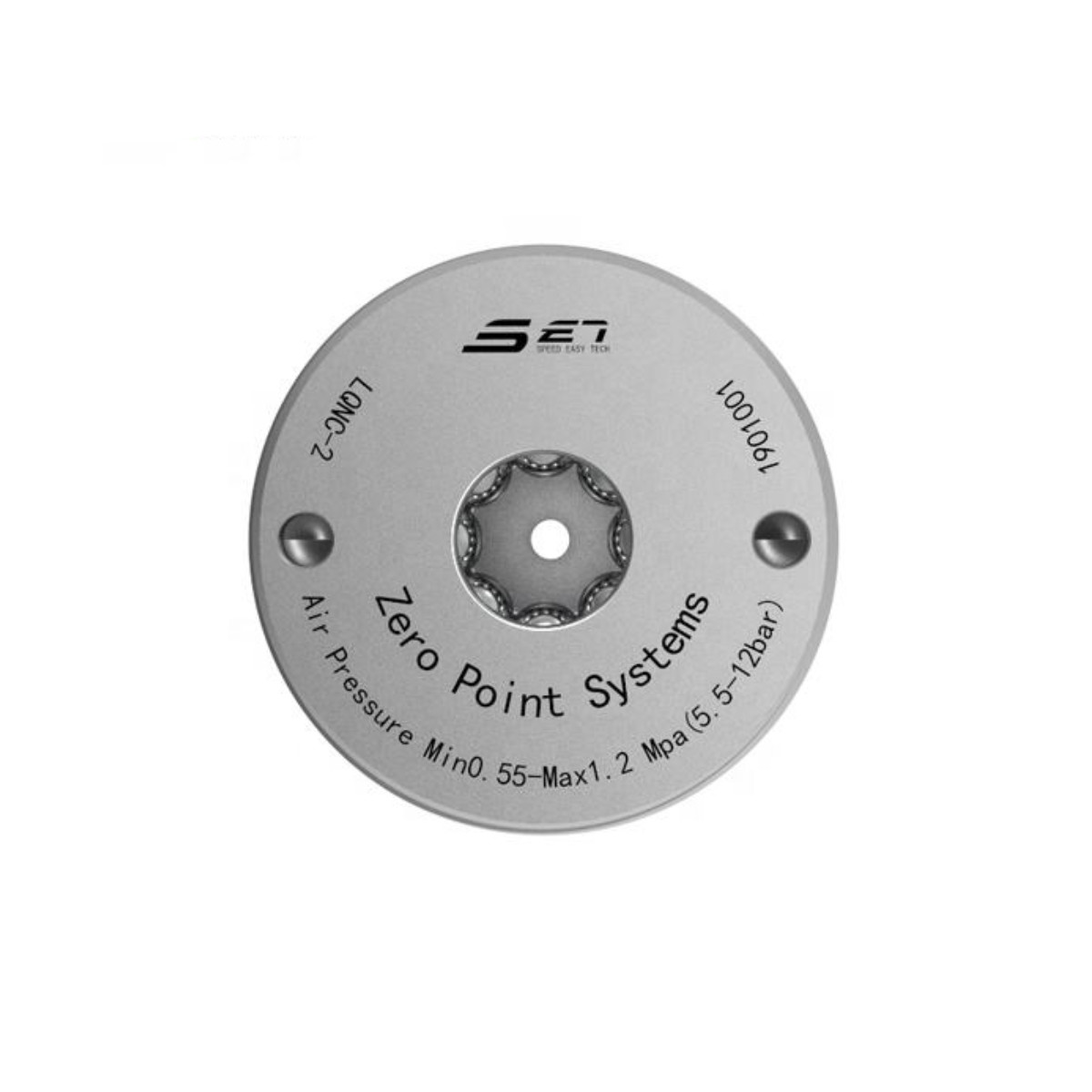

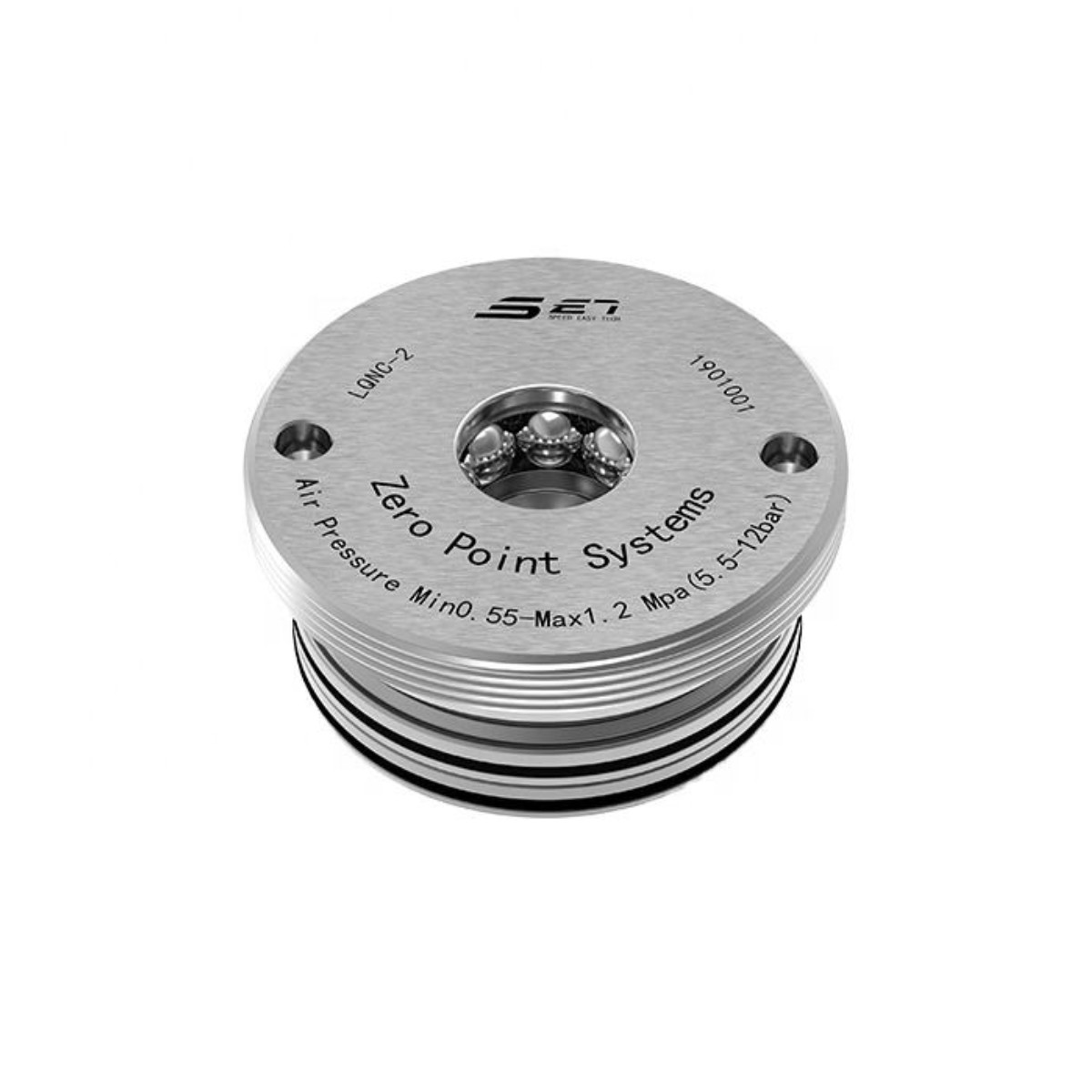

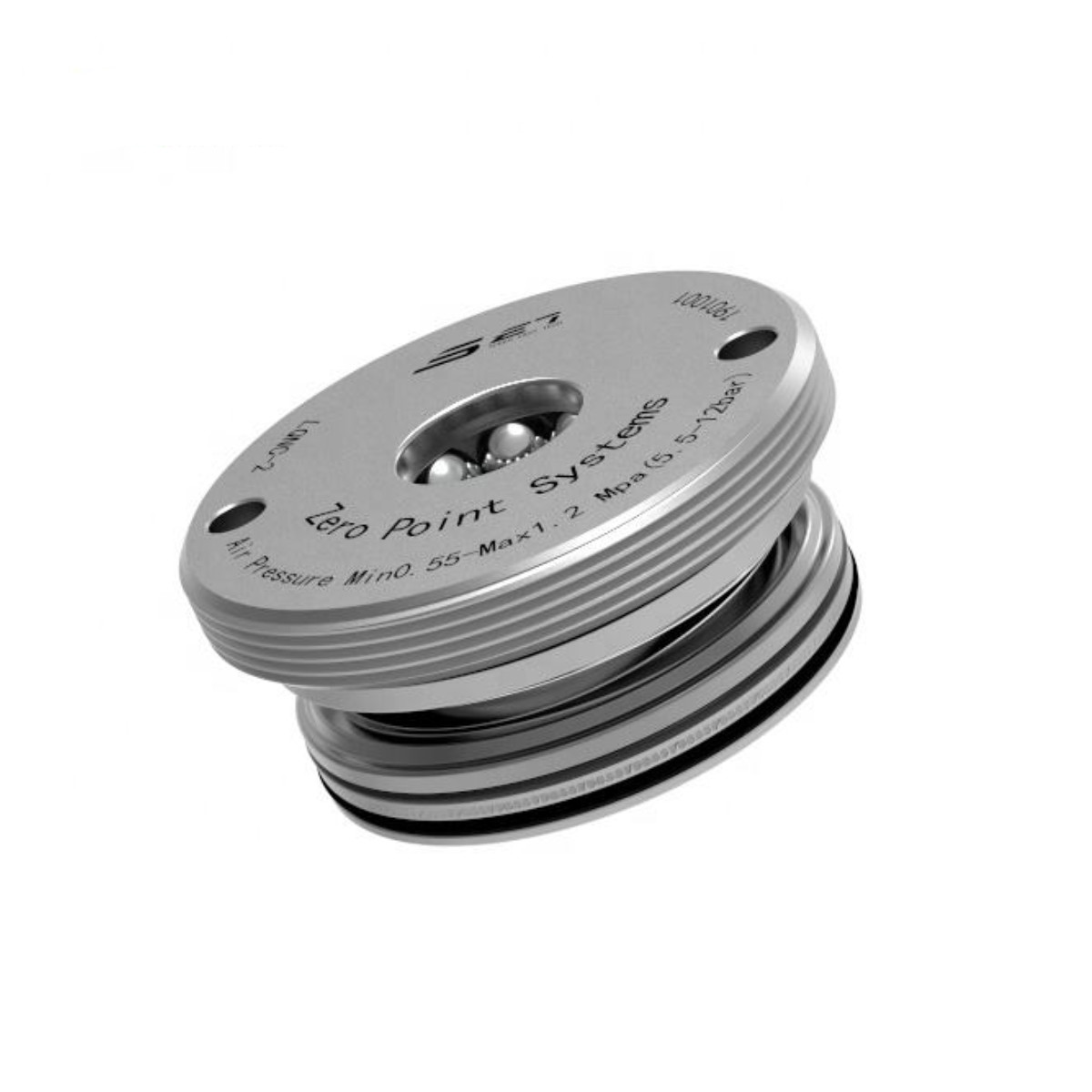

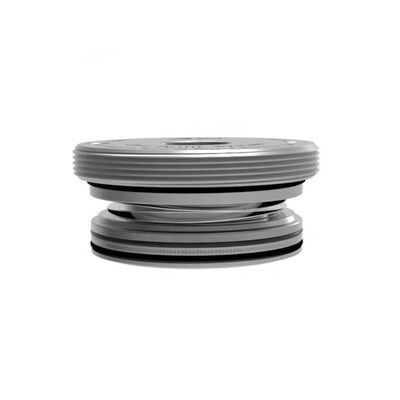

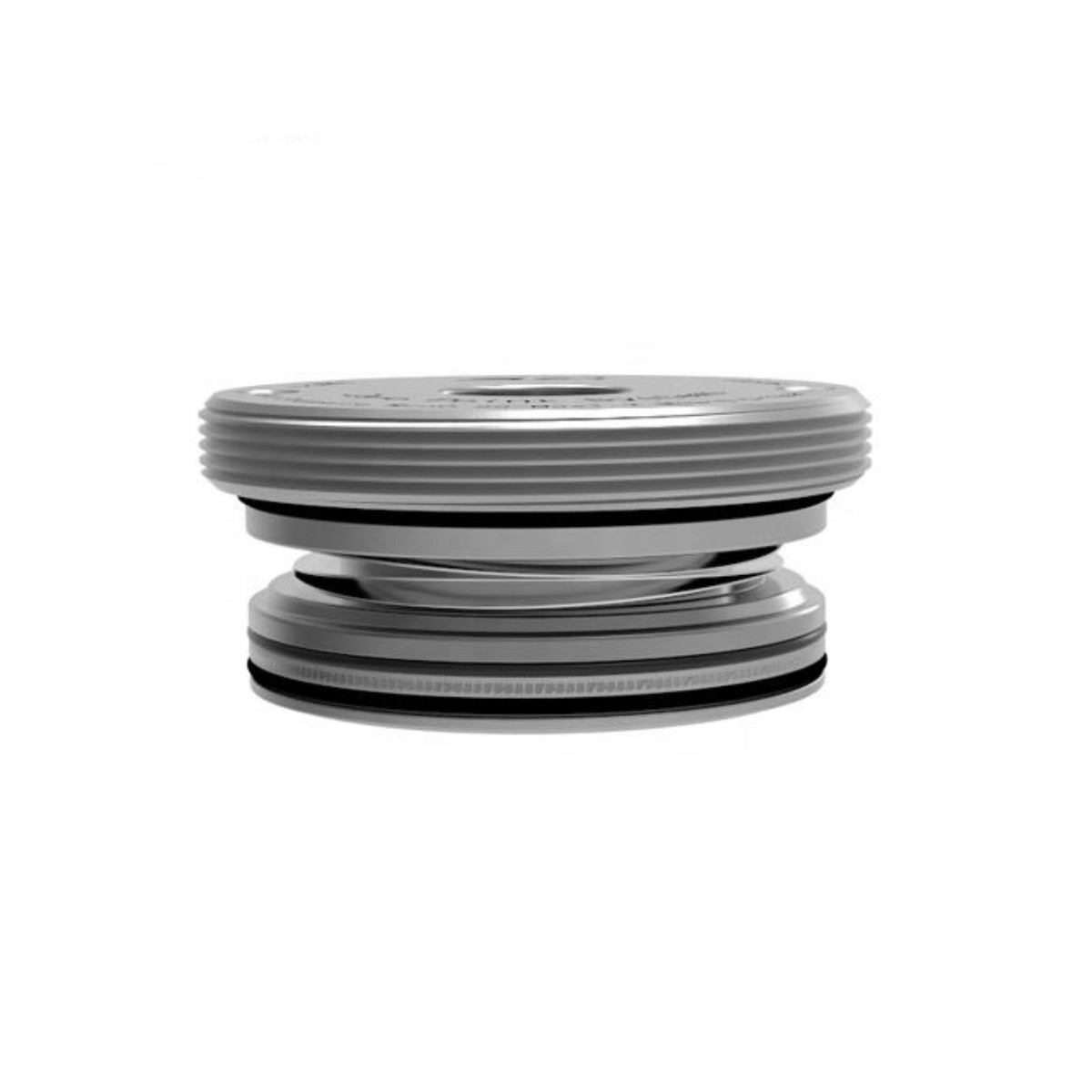

Hệ thống kẹp điểm số 0 thay thế nhanh các thiết bị
Thiết bị lắp đặt ẩn kiểu zero có đường kính 45mm, tổng độ dày 20mm và trọng lượng 0,15kg;
Nó là một thiết bị định vị điểm không có kích thước nhỏ với cài đặt ẩn bằng áp suất không khí, được mở khóa bằng áp suất không khí và khóa bằng cơ chế lò xo.
Độ chính xác định vị lặp đi lặp lại ít hơn 0,005mm, với lực kẹp 1,25kN và lực thắt 5kN cho một vị trí duy nhất.
Không giống như phương pháp lắp đặt ẩn truyền thống, bộ định vị này được lắp đặt thông qua xoay lề, phù hợp hơn để thay đổi nhanh các thiết bị nhỏ và nhẹ.
| Số phần (Phần tiêu chuẩn) |
Số phần (Với vị trí góc) |
Kích thước số | Phương pháp mở khóa | Lực kẹp (KN) |
Sức kéo (KN) |
Blowing chip | Trọng lượng (kg) |
| ANC-2 (Threaded gắn) |
Q2 | Áp suất khí nén | 1.25 | 5 | √ | 0.15 | |
| ANC-5 | ANCD-5 | Q5 | Áp suất khí nén | 5 | 13 | √ | 0.5 |
| ANC-10 | ANCD-10 | Q10 | Áp suất khí nén | 10 | 25 | √ | 1.4 |
| ANC-20 | ANCD-20 | Q20 | Áp suất khí nén | 17 | 55 | √ | 2.6 |
| ANC-40 | ANCD-40 | Q40 | Áp suất khí nén | 40 | 105 | √ | 4.2 |
| Kích thước số | A | φB | φC | φD | H | H1 (± 0,005) |
H2 | |||||
| Q2 | M45 × 1 | 4 | 13 | 39 | 20 | 6 | 14 | |||||
| Kích thước số | φD1 | φD2 | φD3 (H7) |
φD4 | H | H1 (± 0,005) |
M | T | ||||
| Q5 | 78 | 18 | 58 | 65 | 30 | 8.5 | 8 × M4 | 21.5 | ||||
| Q10 | 112 | 22 | 78 | 92 | 35 | 10 | 8 × M6 | 25 | ||||
| Q20 | 138 | 32 | 102 | 115 | 49 | 15 | 8 × M6 | 34 | ||||
| Q40 | 172 | 40 | 127 | 143 | 63 | 18 | 8 × M8 | 45 | ||||
