| Nguồn gốc: | Trùng Khánh, Trung Quốc |
|---|---|
| Hàng hiệu: | ADJIG |
| Số mô hình: | Q2GWB-5/Q2GWB-10/Q2GWB-20 |
| Document: | Q4GWB.pdf |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | 2400 - 3752 USD per item |
| chi tiết đóng gói: | Thùng/thùng gỗ |
| Thời gian giao hàng: | 7-10 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | Ít hơn 30 mảnh, được vận chuyển trong vòng 5-7 ngày. Hơn 30 mặt hàng sẽ được vận chuyển trong vòng 2 |
| Phương pháp mở khóa: | Áp suất khí nén | Phương pháp mở khóa: | Mở khóa áp suất không khí, khóa cơ học lò xo |
|---|---|---|---|
| Độ lặp lại: | 0,005mm | Kẹp lực (KN): | 4 × 5/4 × 10/4 × 17 |
| Lực kéo (KN): | 4 × 15/4 × 25/4 × 55 | Trọng lượng (kg): | 7,9/28.7/46 |
| Làm nổi bật: | 20KN kẹp điểm không ngôn ngữ,kẹp điểm không ngôn ngữ 55KN,Đế khí nén 40KN |
||

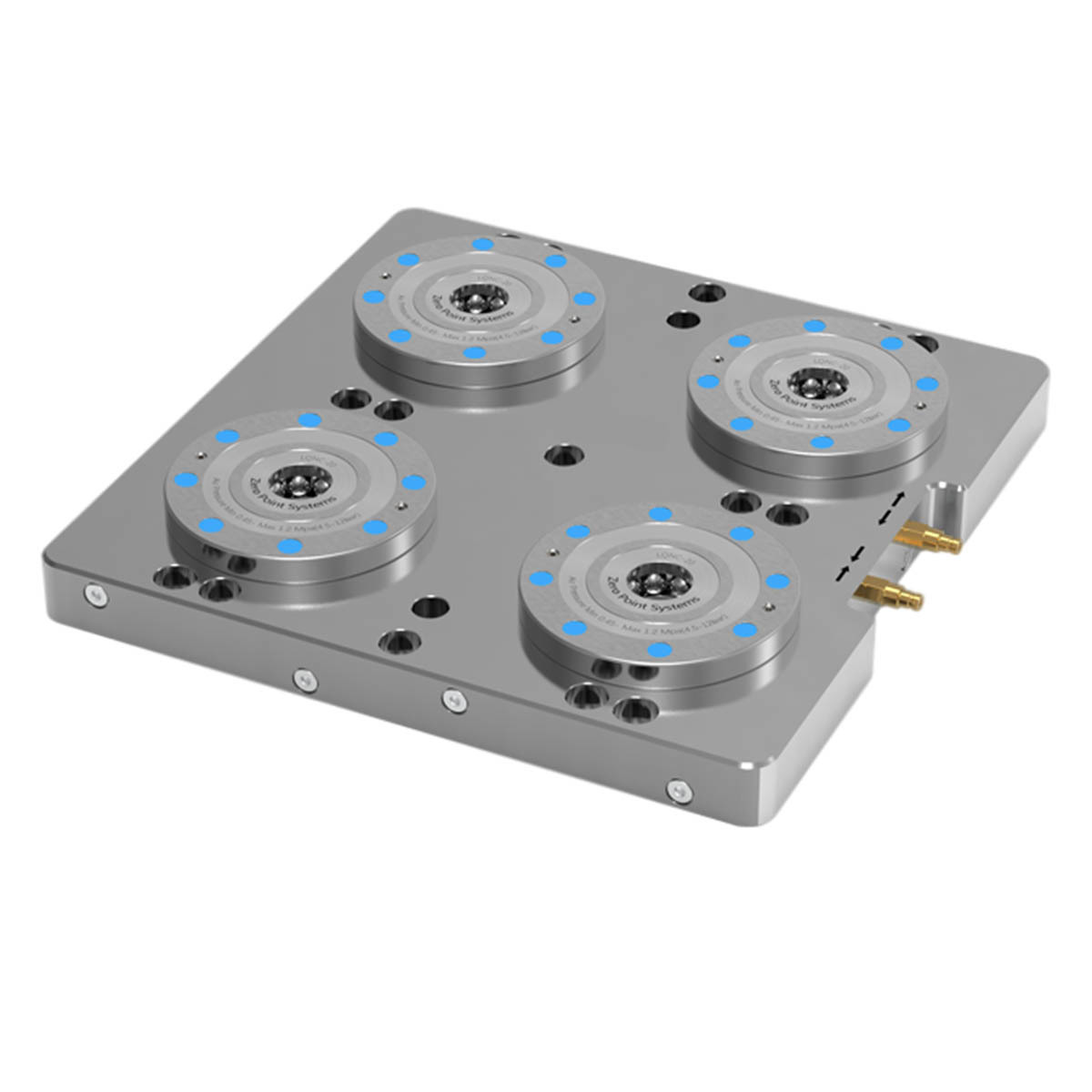

ZPS 4-Module Zero-Point Positioning Pneumatic Base Plate cho CNC Fixtures Multi-Workpiece
Tính năng sản phẩm:
Khởi khóa bằng khí nén, khóa bằng cơ khí;
1- Vật liệu: thép khuôn (hoặc tùy chọn của khách hàng); bề mặt và piston cứng;
Độ chính xác định vị lặp lại < 0,005MM:
2. Khóa vào khe T thông qua các lỗ chống chìm trên tấm cơ sở để dễ dàng lắp đặt. ít nhất hai lỗ định vị để định vị chính xác.
Các ngành công nghiệp có thể áp dụng: Thích hợp cho gia công ba trục, không quay.

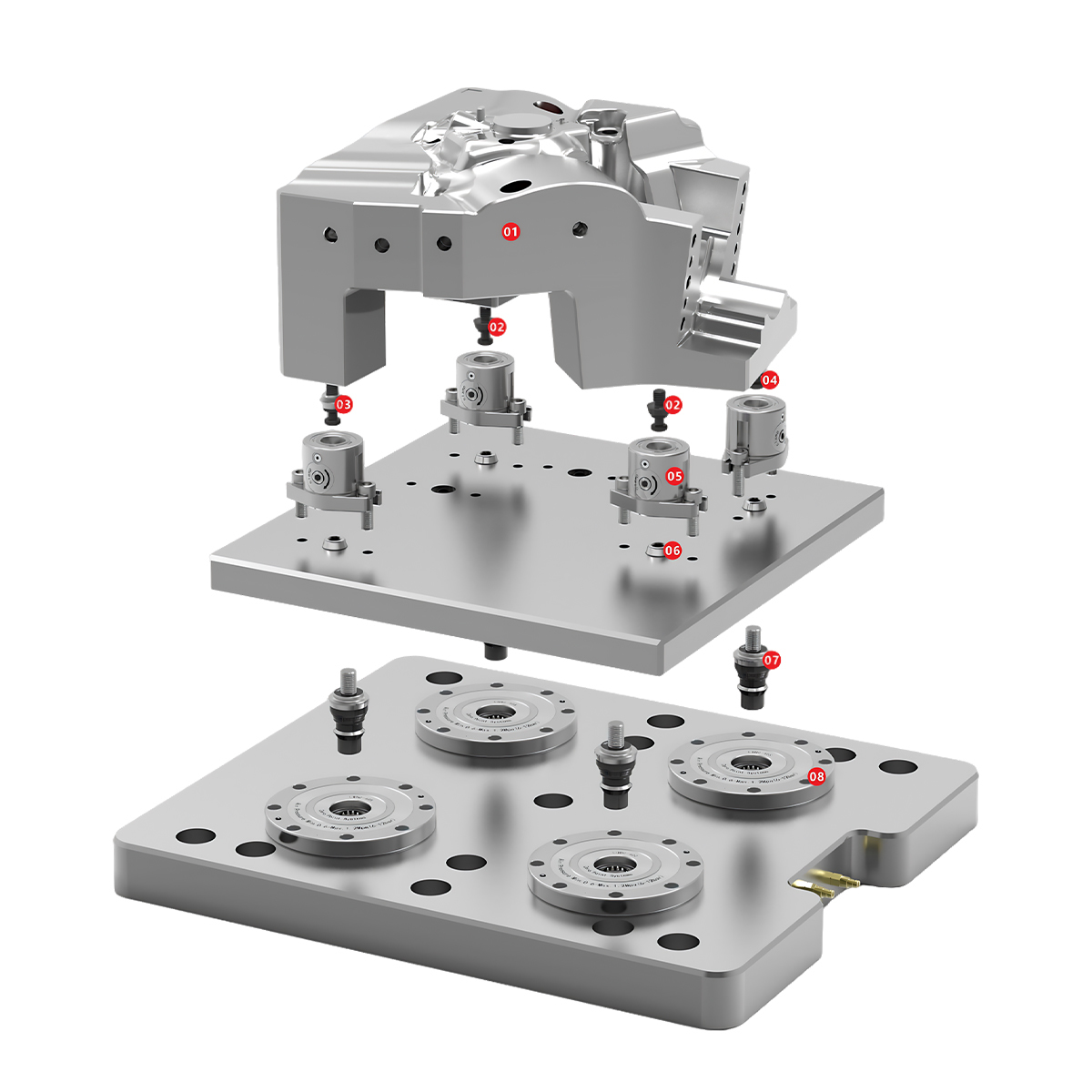

Chiếc máy CNC đa mặt này cách mạng hóa việc gia công các bộ phận phức tạp thông qua sự tích hợp liền mạch với các hệ thống định vị điểm không.nó cho phép truy cập đầy đủ năm trục đến mảnh làm việc nhiều bề mặt trong một thiết lập duy nhấtCác mặt đất chính xác duy trì độ thẳng đứng và song song đặc biệt, trong khi giao diện điểm không tích hợp đảm bảo chuyển đổi nhanh chóng với độ chính xác cấp micron lặp lại.Xây dựng cứng của nó đảm bảo sự ổn định không rung động trong các hoạt động gia công hung hăngLý tưởng cho các hình học phức tạp đòi hỏi nhiều hoạt động, thiết bị này làm giảm đáng kể thời gian cài đặt trong khi duy trì độ chính xác vị trí đặc biệt trên tất cả các mặt gia công,cải thiện đáng kể thông lượng cho các ứng dụng sản xuất chính xác cao.
| Số phần | Kích thước số | Phương pháp mở khóa | Lực kẹp (KN) |
Sức kéo (KN) |
Blowing chip | Trọng lượng (kg) |
| Q4GWB-5 | Q5 | Áp suất khí nén | 4×5 | 4×15 | √ | 7.9 |
| Q4GWB-10 | Q10 | Áp suất khí nén | 4×10 | 4×25 | √ | 28.7 |
| Q4GWB-20 | Q20 | Áp suất khí nén | 4×17 | 4×55 | √ | 46 |
| Kích thước số | A | B | C | D | SM | SM1 | ΦE1 | φE2 | H | H1 | R |
| Q5 | 200 | 180 | 150 | 200 | 100 | 100 | 11.5 | 6.5 | 25 | 8.5 | G1/8 |
| Kích thước số | A | B | C | D | SM | SM1 | φE | φE1 | H | H1 | R |
| Q10 | 366 | 250-252 | 336 | 366 | 200 | 200 | 20 | 12.5 | 32 | 10 | G1/8 |
| Q20 | 398 | 250-252 | 364 | 398 | 200 | 200 | 20 | 12.5 | 38 | 15 | G1/4 |
