| Nguồn gốc: | Trùng Khánh, Trung Quốc |
|---|---|
| Hàng hiệu: | ADJIG |
| Số mô hình: | Q9LZ-10/Q9LZ-20 |
| Document: | Q9LZ-10.pdf |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | 2903 - 24648 USD per item |
| chi tiết đóng gói: | Thùng/thùng gỗ |
| Thời gian giao hàng: | 7-10 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | Ít hơn 30 mảnh, được vận chuyển trong vòng 5-7 ngày. Hơn 30 mặt hàng sẽ được vận chuyển trong vòng 2 |
| Phương pháp mở khóa: | Áp suất khí nén | Độ lặp lại: | 0,005mm |
|---|---|---|---|
| Kẹp lực (KN): | (3 ×) 3 × 10/(3 ×) 3 × 17 | Lực kéo (KN): | (3 ×) 3 × 25/(3 ×) 3 × 55 |
| Làm nổi bật: | Zero Point Clamping System Block,303KG Zero Point Clamping System,Workholding CNC Fixture Block |
||

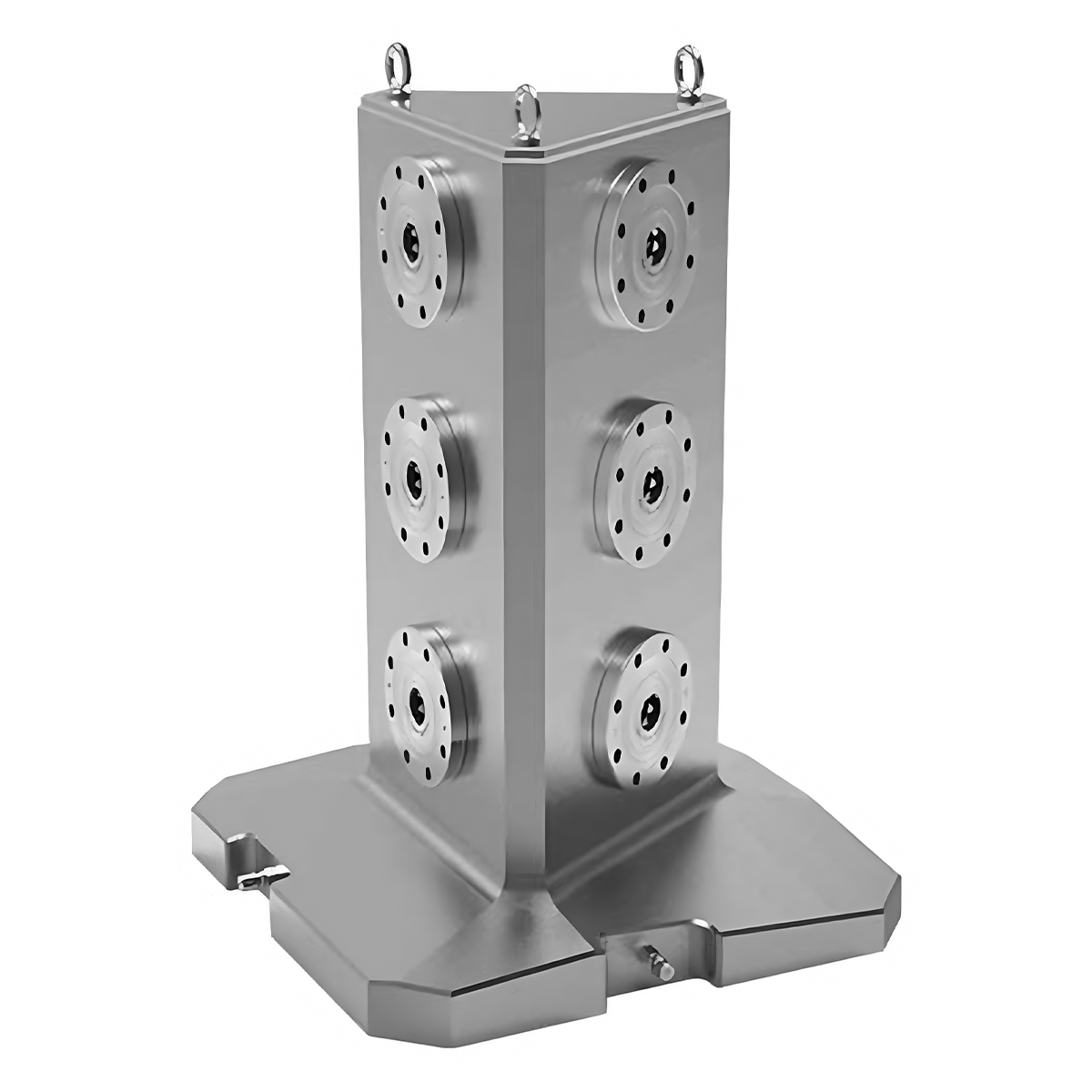

Multi-Face CNC Fixture Block for Zero-Point Positioning Systems CNC Workholding Fixture
Product Features:
Pneumatic unlocking, mechanical locking
Material: HT300
Surface and live pin hardened treatment
Repeat positioning accuracy <0.005MM.
Applicable Industries:
Suitable for metal or non-metal cutting fields
Suitable for horizontal CNC machine tool processing.
| Part Number | Size Number | Unlock Method | Clamping Force (KN) |
Tensile Force (KN) |
Chip Blowing | Weight (kg) |
| Q9LZ-10 | Q10 | Pneumatic Pressure | (3×)3×10 | (3×)3×25 | √ | 260 |
| Q9LZ-20 | Q20 | Pneumatic Pressure | (3×)3×17 | (3×)3×55 | √ | 303 |
| Part Number | A | B | C | D | E | F | G | H | I | J | K |
| Q9LZ-10 | 250 | 224 | 550 | 160 | 152 | 15 | 216 | 12 | 550 | 110 | 24 |
| Q9LZ-20 | 313 | 280 | 688 | 200 | 190 | 19 | 271 | 15 | 688 | 138 | 30 |
