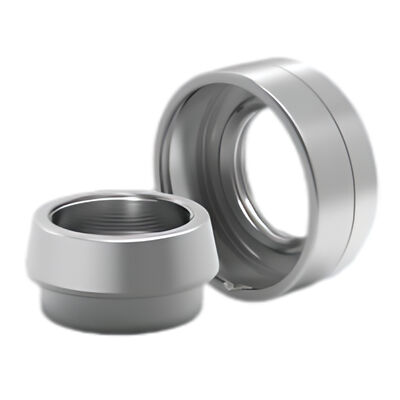

सीएनसी घटक त्वरित परिवर्तन फिक्स्चर क्लैंप पेंच लोकेटर पिन लोकेटर फिक्स्चर
| MOQ: | 5 |
| कीमत: | 28 - 69 USD per item |
| standard packaging: | कार्टन/लकड़ी का टोकरा |
| वितरण अवधि: | 7-10 दिन |
| भुगतान विधि: | ,एल/सी,टी/टी |
| Supply Capacity: | 30 से कम टुकड़े, 5-7 दिनों के भीतर भेज दिया गया। 15-20 दिनों के भीतर 30 से अधिक वस्तुओं को भेज दिया |
सीएनसी घटक त्वरित परिवर्तन फिक्स्चर क्लैंप
,स्क्रू लोकेटर 0.003 मिमी सटीकता
,0.003 मिमी सटीकता शून्य बिंदु clamping प्रणाली
स्क्रू लोकेटर लोकेटिंग पिन फिक्स्चर सीएनसी कंपोनेंट्स मैनुअल क्विक चेंज क्लैंप
उत्पाद की विशेषताएं:
1. सरल मैनुअल सेटअप
2. उच्च-सटीक स्थान।
3. स्थान दोहराव 3µ।
4. न्यूनतम कसने का बल 1200-3000 N।
5. अधिकतम लोडिंग वजन - क्षैतिज माउंटिंग: 100-800kg, ऊर्ध्वाधर माउंटिंग: 20-160kg

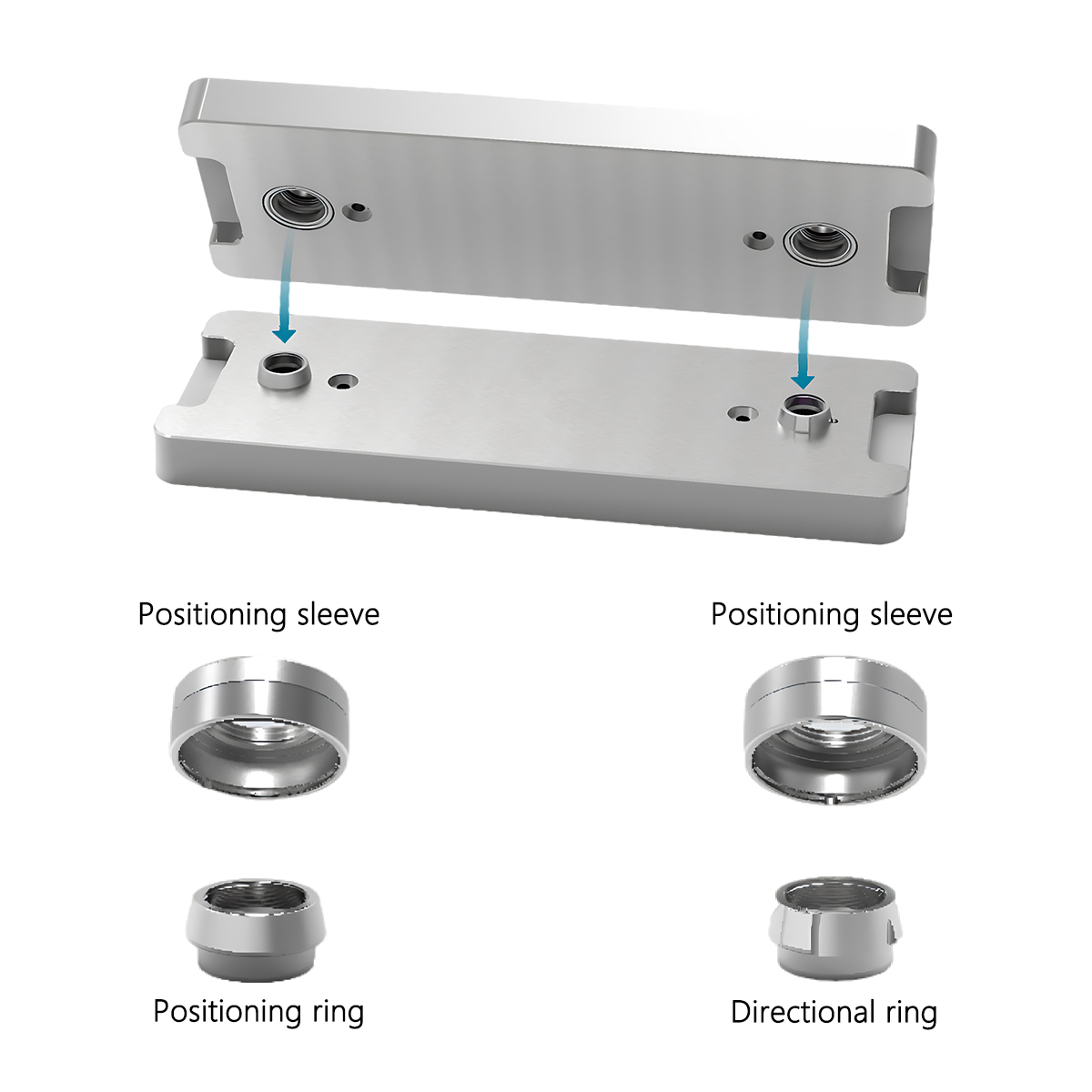

एक चल टेपर स्लीव वाला स्क्रू लोकेटर बोल्ट को कसकर पैलेट और प्लेटों का उच्च-सटीक स्थान करता है
बोल्ट, कट पिन, कसने वाले बोल्ट का आकार M12, विकल्प PC।
यह मैनुअल क्विक-चेंज क्लैंप सिस्टम, जिसमें एक मजबूत स्क्रू लोकेटर और सटीक लोकेटिंग पिन है, सीएनसी फिक्स्चर सेटअप में दक्षता को फिर से परिभाषित करता है। एकीकृत घटक त्वरित, टूल-लेस बदलाव और माइक्रोन-स्तर की दोहराने योग्य स्थिति प्रदान करने के लिए तालमेल से काम करते हैं। स्क्रू लोकेटर वर्कपीस को सुरक्षित रूप से क्लैंप करता है, जबकि कठोर लोकेटिंग पिन त्रुटियों को खत्म करते हुए, एकदम सही संरेखण सुनिश्चित करता है। मॉड्यूलर फिक्स्चर और उच्च-मिश्रण उत्पादन के लिए आदर्श, यह समाधान नौकरियों के बीच गैर-कटिंग समय को काफी कम करता है। इस आवश्यक, उच्च-प्रदर्शन वर्कहोल्डिंग संयोजन के साथ बेजोड़ सटीकता प्राप्त करें, वर्कफ़्लो लचीलेपन को बढ़ाएं, और मांग वाले विनिर्माण वातावरण के लिए मशीन अपटाइम को अधिकतम करें।
| मॉडल | SDJT0080 | SDJT0100 | SDJT0120 | SDJT0160 | |
| दोहराव सटीकता | 0.003 | ||||
| 0.2 | 0.3 | ||||
| भार क्षमता | क्षैतिज स्थापना (g) | 400 | 500 | 600 | 800 |
| ऊर्ध्वाधर स्थापना (g) | 80 | 100 | 120 | 160 | |
| क्लैंपिंग बल (KN) | 1.8 | 2 | 2.5 | 3 | |
| क्लैंपिंग अनुक्रम | पोजिशनिंग पिन (SDJT-PD) → ओरिएंटेशन पिन (SDJT-PC) | ||||
| तापमान (℃) | 0-70 | ||||
| वज़न | लोकेटिंग पिन (g) | 4 | 5 | 15 | 25 |
| लोकेटिंग स्लीव (g) | 10 | 11 | 36 | 50 | |
