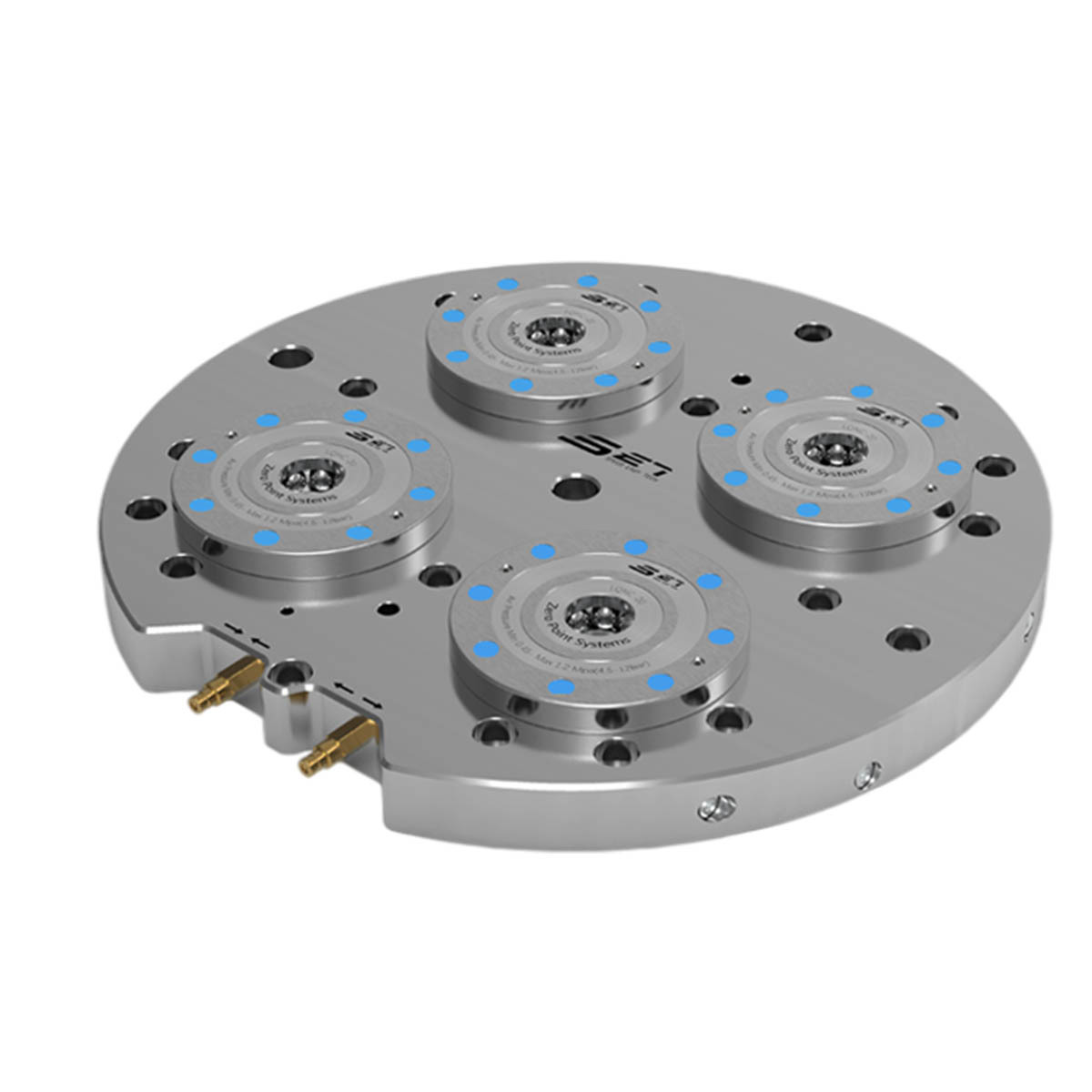

4 Module Zero Point Clamping System Ronde pneumatische basisplaat montage systeem

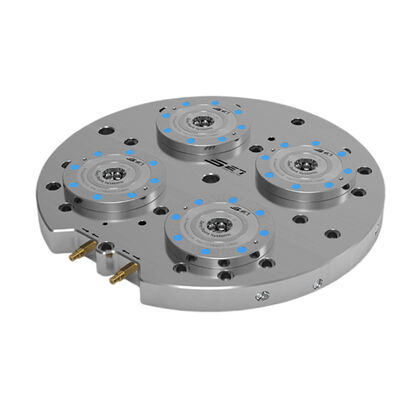

4 Module Zero Point Clamping System Round Pneumatic Base Plate Mounting System
4 Module Zero Point Clamping System Round Pneumatic Base Plate Mounting System
Basisinformatie
Plaats van herkomst: Chongqing, China
Merknaam: ADJIG
Modelnummer: Q4GWYB-5/Q4GWYB-10/Q4GWYB-20
Document: Q4GWYB.pdf
Min. bestelaantal: 1
Prijs: 359 - 2317 USD per item
Verpakking Details: Doos/houten krat
Levertijd: 7-10 dagen
Betalingscondities: L/C, T/T
Levering vermogen: Minder dan 30 stuks, binnen 5-7 dagen verzonden. Meer dan 30 items worden binnen 25-30 dagen verzond
Beste prijs
Chat Now
Gedetailleerde informatie
Ontgrendelingsmethode: Luchtdruk ontgrendelen, mechanische veer vergrendeling Herhaalbaarheid: ＜ 0,005 mm
Ontgrendelingsmethode: Pneumatisch Trekkracht (KN): 4 × 13/4 × 25/4 × 55
Gewicht (kg): 10/25.7/53.7
Markeren:

4 Module Nulpunt Klemsysteem

,

Nulpuntklemsysteem rond

,

Pneumatisch nulpuntverbindingssysteem

Productomschrijving

ZPS 4-Module Ronde Pneumatische Nulpunt Basisplaat voor CNC-opspaninrichtingen Multi-Werkstuk Positionering



Producteigenschappen:
Pneumatisch ontgrendelen, mechanisch vergrendelen
Materiaal: Vormstaal (of keuze van de klant) Oppervlak en zuiger gehard
Herhaalpositioneringsnauwkeurigheid <0,005MM
Vergrendeld op T-gleuf via verzonken gaten op substraat voor eenvoudige installatie;
Ten minste twee positioneringsgaten voor nauwkeurige positionering.
Toepasselijke Industrieën: Geschikt voor metaal of niet-metaal snijvelden Geschikt voor vijf-assige CNC-bewerking.





Artikelnummer Maatnummer Ontgrendelingsmethode Klemkracht
(KN)		 Treksterkte
(KN)		 Spaanblazen Gewicht
(kg)
Q4GWYB-5 Q5 Pneumatisch 4×5 4×13 √ 10
Q4GWYB-10 Q10 Pneumatisch 4×10 4×25 √ 25,7
Q4GWYB-20 Q20 Pneumatisch 4×17 4×55 √ 53,7



Maatnummer φA B φC φD φE φE1 F G H H1 l 1    2  3  R
Q5 142  / 228  250  11,5  6,5  / / 26  8,5  / /   / 60° G1/8
Q10 200  300  300  360  20  12,5  100  100  32  10  150  30° 45° 60° G1/8
Q20 260  300  400  470  20  12,5  200  11,6  38  15  150  30° 45° 60° G1/4





4 Module Zero Point Clamping System Ronde pneumatische basisplaat montage systeem 0
