Высокоточный расширительный зажим 34g 59g для работы с фиксаторами CNC
| минимальный заказ: | 1 |
| Цена: | 36 - 48 USD per item |
| standard packaging: | Картон/деревянный ящик |
| Срок доставки: | 7-10 дней |
| Способ оплаты: | Л/К, Т/Т |
| Supply Capacity: | Менее 10 штук, отправленных в течение 10 дней. Более 10 предметов будет отправлено в течение 30 дней |
Высокоточная расширительная скобка
,Сцепление расширения 34 г.
,Пин расширения 59 г

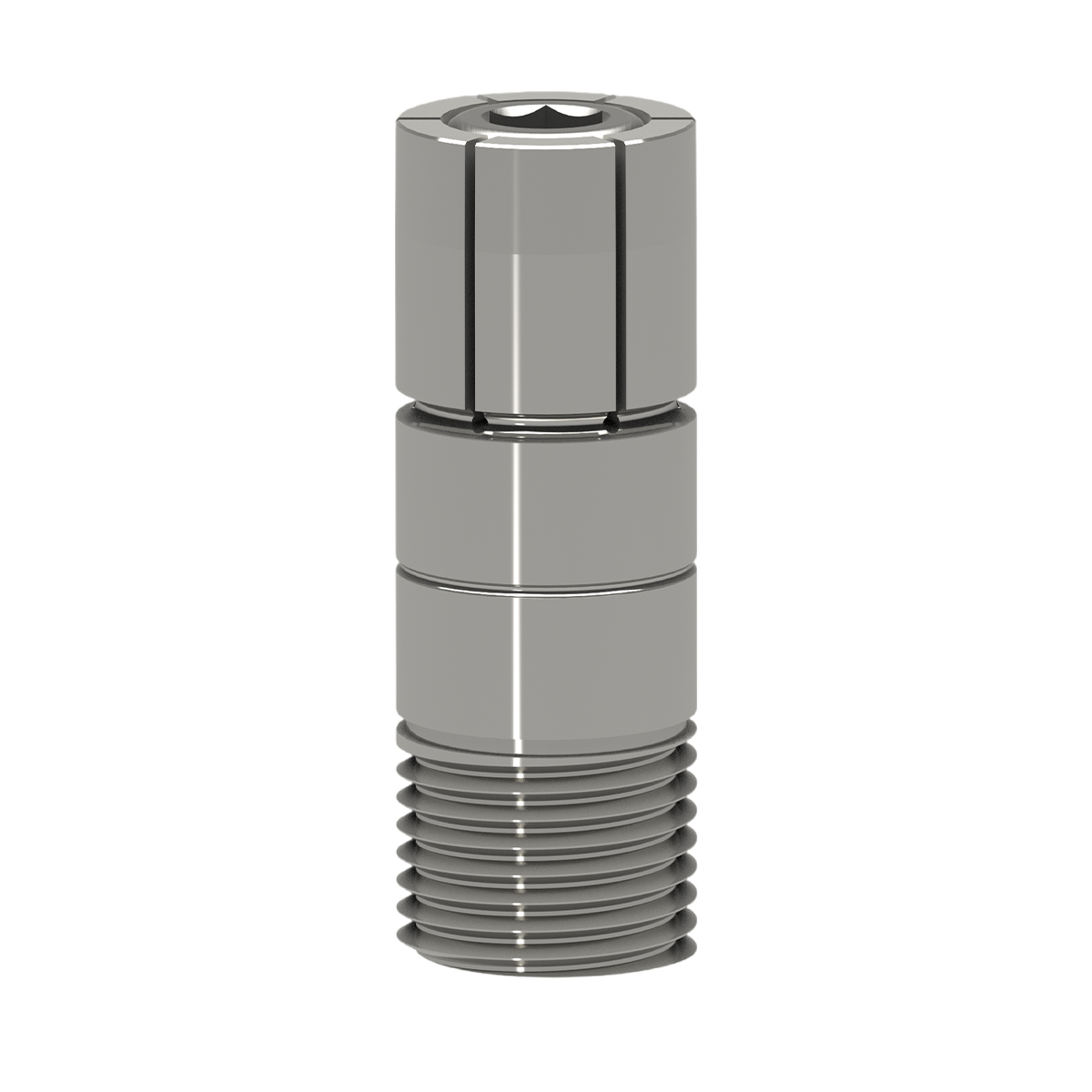

Прецизионный расширительный штифт для приспособлений и зажимных устройств ЧПУ
Корпус: SUS630 HRC34
Конические болты: сталь (класс прочности 12.9) Покрытие эпоксидной смолой
Этот прецизионный расширительный штифт обеспечивает исключительную точность для приспособлений и зажимных устройств ЧПУ. Разработанный с прецизионно шлифованным конусом и усовершенствованным механизмом расширения, он обеспечивает надежное, безвибрационное зажатие с повторяемой точностью на уровне микронов. Уникальная конструкция штифта обеспечивает равномерное радиальное расширение для идеальной концентричности, что делает его идеальным для позиционирования и закрепления компонентов в операциях механической обработки. Изготовленный из закаленной, термообработанной стали, он выдерживает жесткие производственные условия, сохраняя при этом долговременную стабильность размеров. Функция быстрого расширения значительно сокращает время настройки, обеспечивая при этом постоянное усилие зажима, что делает его важным компонентом для высокообъемной прецизионной обработки шестерен, подшипников и других критических компонентов в операциях фрезерования, шлифования и точения.
| Номер детали | D1 | D2 | H2 | 0 D-0.025 |
H1 | H | M | L | W | W1 | Усилие зажима (кН) |
Момент затяжки Корпус (Н·м) |
| JYKZ-LS01 | 12 | 10.5 | 15 | 12 | 12 | 38 | M12*1.75 | 11 | 5 | 6 | 8.4 | 30 |
| JYKZ-LS02 | 16 | 12 | 16 | 16 | 16 | 45 | M16*2 | 13 | 6 | 8 | 11 | 30 |
| Номер детали | Затяжка Момент Конический болт (Н·м) |
Диаметр расширения для самостоятельной обработки | Расширение Диаметр |
Вес (г) |
Подходит для конических болтов |
| JYKZ-LS01 | 22 | 0.1~0.15 | 0.6 | 34 | JYKZ-LS01-TB |
| JYKZ-LS02 | 22 | 0.8 | 59 | JYKZ-LS02-TB |
