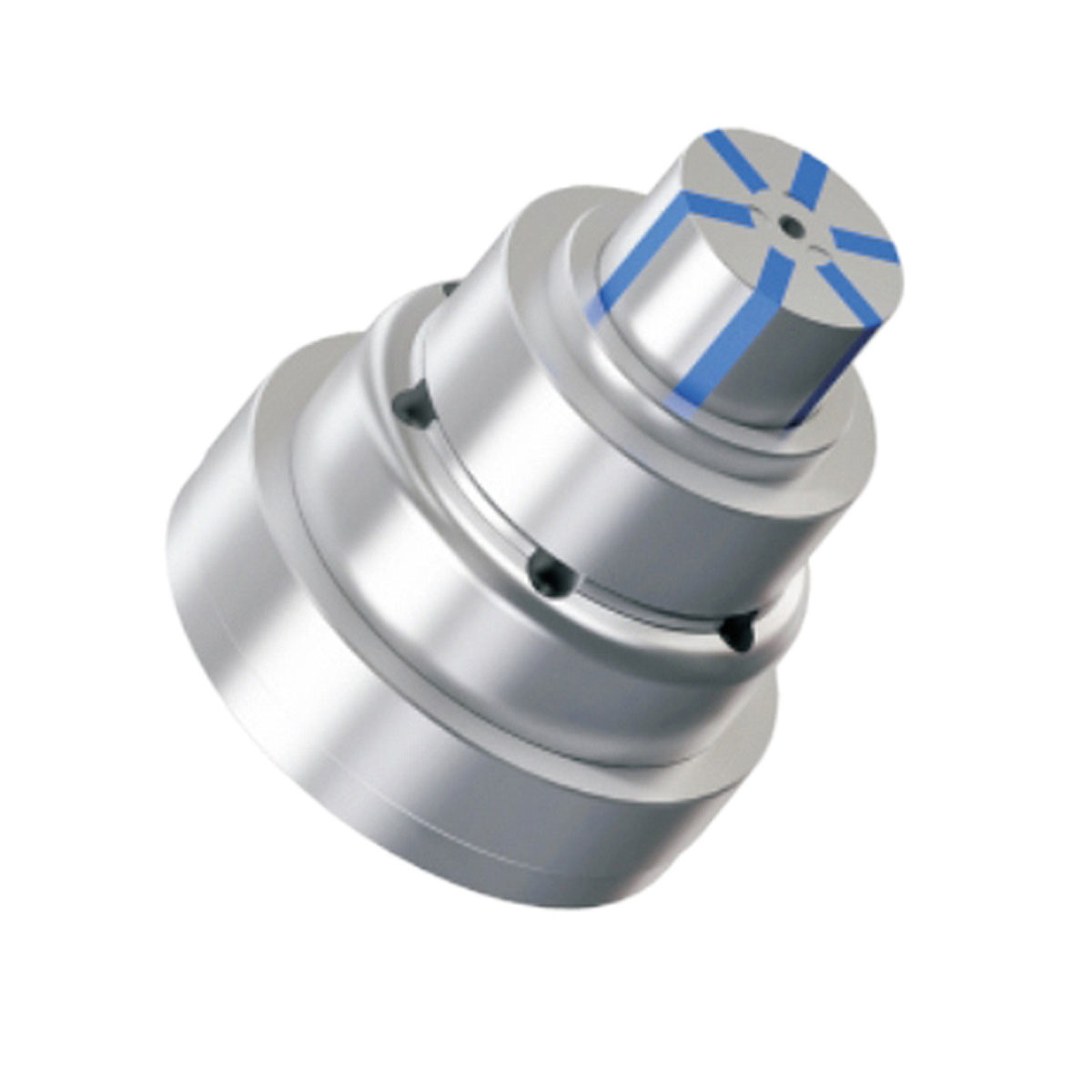

যথার্থতা আইডি সম্প্রসারণ ক্ল্যাম্প CNC ওয়ার্কহোল্ডিং জন্য সম্প্রসারণ ম্যান্ড্রেল 140mm 150mm
পণ্য
আমাদের সাথে যোগাযোগ
|
যথার্থতা আইডি সম্প্রসারণ ক্ল্যাম্প CNC ওয়ার্কহোল্ডিং জন্য সম্প্রসারণ ম্যান্ড্রেল 140mm 150mm
| MOQ: | 1 |
| দাম: | 1252 USD per item |
| standard packaging: | কার্টন/কাঠের ক্রেট |
| ডেলিভারি সময়: | 7-10 দিন |
| পেমেন্ট পদ্ধতি: | এল/সি, টি/টি |
| Supply Capacity: | 10 টিরও কম টুকরো, 10 দিনের মধ্যে প্রেরণ করা হয়েছে। 10 টিরও বেশি আইটেম 30 দিনের মধ্যে প্রেরণ করা হবে |
বিস্তারিত তথ্য
উৎপত্তি স্থল
চংকিং, চীন
পরিচিতিমুলক নাম
ADJIG
মডেল নম্বার
T211-2028
নথি
মডেল:
T211-2028
গ্রিপিং রেঞ্জ (মিমি):
২০-২৮
বাইরের ব্যাস (মিমি):
140/165/210/140/150/180/230
মোট দৈর্ঘ্য (মিমি):
140/144/140
সর্বোচ্চ ক্ল্যাম্পিং দৈর্ঘ্য (মিমি):
22
ঘূর্ণনশীল রানআউট (মিমি):
0.01
সর্বোচ্চ রেডিয়াল ক্ল্যাম্পিং ফোর্স (কেএন):
40
সর্বোচ্চ অক্ষীয় প্রসার্য বল (KN):
10
সর্বোচ্চ ঘূর্ণন গতি (1/মিনিট):
5000
ওজন (কেজি):
8.5/7.9/13.7/8.1/8.7/10.5/16
বিশেষভাবে তুলে ধরা:
সুনির্দিষ্ট সম্প্রসারণ ক্ল্যাম্প 140mm
,১৫০ মিমি সিএনসি এক্সপেনশন ক্ল্যাম্প
,ওয়ার্কহোল্ডিং এক্সপেনশন ম্যান্ড্রেল
পণ্যের বর্ণনা
সিএনসি ক্ল্যাম্পিং ফিক্সচার ওয়ার্কহোল্ডিং সলিউশনগুলির জন্য যথার্থ আইডি এক্সপেনশন ম্যান্ড্রেল
শক্ত ইস্পাত অংশগুলির সাথে সেগমেন্টযুক্ত ক্ল্যাম্পিং ম্যান্ড্রেলগুলি অভ্যন্তরীণ জ্যামিতি সহ ওয়ার্কপিসগুলি ক্ল্যাম্পিংয়ের জন্য বিশেষভাবে উপযুক্ত।
প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ঘুরানো, মিলিং, মিলিং, টুল কাটিয়া, ভারসাম্য, সেন্টারিং এবং বোরিং।
| পার্ট নম্বর | T211-2028 | |||||||
| ক্ল্যাম্পিং রেঞ্জ (মিমি) এ | ২০-২৮ | |||||||
| বাইরের ব্যাসার্ধ (মিমি) এ এ | 140 | 165 | 210 | 140 | 150 | 180 | 230 | |
| মাউন্ট বোল্ট সার্কেল (মিমি) এ বি | Φ৮২।6 | Φ১০৪8 | Φ১৩৩4 | Φ১৭১4 | Φ১০৪8 | Φ১৩৩4 | Φ১৭১4 | |
| (3*M10) | (6*M10) | (6*M12) | (6*M16) | (6*M10) | (6*M12) | (6*M16) | ||
| ফ্ল্যাঞ্জের ব্যাসার্ধ (মিমি) এসি | 61 | 79.5 | 103 | 100 | 77 | 80 | 103 | |
| সর্বাধিক। টানা লাঠি ব্যাসার্ধ (মিমি) এডি | 54 | |||||||
| বাহ্যিক সংযোগ থ্রেড AE | এম৪৪*১।5 | |||||||
| অভ্যন্তরীণ সংযোগ থ্রেড এফ | এম৩০*১5 | |||||||
| সংযোগ ব্যাসার্ধ (মিমি) এজি | Φ32f7 | |||||||
| ট্রিগার প্রধান ব্যাসার্ধ (মিমি) এজেড | 19 | |||||||
| গ্রিডযুক্ত হোল পিচ সার্কেল (মিমি) বি | Φ50-(3*M6) | |||||||
| রিং ওডি (মিমি) সি | 65 | |||||||
| বাহ্যিক ব্যাসার্ধ (মিমি) ডি | 140 | |||||||
| সামগ্রিক দৈর্ঘ্য (মিমি) CA | 140 | 144 | 140 | |||||
| ফ্ল্যাঞ্জের মুখ থেকে টানার দৈর্ঘ্য (মিমি) সি বি | 30 | 34 | 30 | |||||
| দৈর্ঘ্য (মিমি) সিজি | 100 | |||||||
| সেকেন্ডারি দৈর্ঘ্য (মিমি) সিডি | 41 | |||||||
| তৃতীয় দৈর্ঘ্য (মিমি) সিসি | 37.5 | |||||||
| সর্বাধিক। ক্ল্যাম্পিং দৈর্ঘ্য (মিমি) সিই | 22 | |||||||
| টানা লাঠি শেষ বেধ (মিমি) সিএফ | 7.5 | |||||||
| বাহ্যিক থ্রেড সংযুক্তি (মিমি) বি বি | 19 | |||||||
| অভ্যন্তরীণ থ্রেড গভীরতা (মিমি) বিসি | 25.5 | |||||||
| রেডিয়াল ক্ল্যাম্পিং স্ট্রোক (মিমি) এইচ | 0.4 | |||||||
| রেডিয়াল রিলিজ স্ট্রোক (মিমি) Q | 0.3 | |||||||
| অক্ষীয় ক্ল্যাম্পিং স্ট্রোক (মিমি) এল | 2 | |||||||
| অক্ষীয় রিলিজ স্ট্রোক (মিমি) R | 1.5 | |||||||
| ফ্ল্যাঞ্জ সংযোগের ধরন (মিমি) ডাব্লুবি | A4 | A5 | A6 | A8 | AK120 | AK140 | AK170 | AK220 |
| ঘূর্ণন প্রবাহ (মিমি) | 0.01 | |||||||
| সর্বাধিক রেডিয়াল ক্ল্যাম্পিং ফোর্স (কেএন) | 40 | |||||||
| সর্বাধিক অক্ষীয় টেনশন শক্তি (কেএন) | 10 | |||||||
| সর্বাধিক গতি (rpm) | 5000 | |||||||
| ওজন (কেজি) | 8.5 | 7.9 | 8.9 | 13.7 | 8.1 | 8.7 | 10.5 | 16 |
