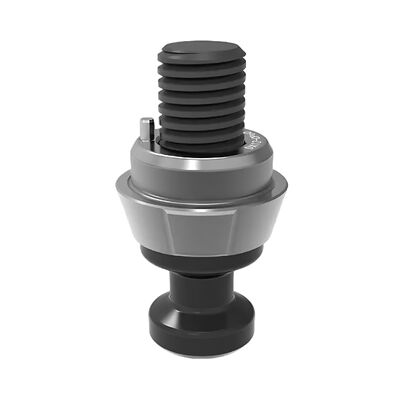

उच्च शक्ति विक्टोलिक क्लैंप बोल्ट दिशात्मक पिन त्वरित रिलीज फिक्स्चर क्लैंप
| MOQ: | 1 |
| कीमत: | 40 - 55 USD per item |
| standard packaging: | कार्टन/लकड़ी का टोकरा |
| वितरण अवधि: | 7-10 दिन |
| भुगतान विधि: | एल/सी,टी/टी |
| Supply Capacity: | 10 से कम टुकड़े, 10 दिनों के भीतर भेज दिया गया। 30 दिनों के भीतर 10 से अधिक वस्तुओं को भेज दिया जाएग |
एसएस त्वरित रिलीज फिक्स्चर क्लैंप
,दिशात्मक त्वरित रिलीज फिक्स्चर क्लैंप
,उच्च शक्ति विक्टोलिक क्लैंप बोल्ट
शून्य बिंदु पोजिशनिंग सिस्टम के लिए उच्च शक्ति क्लैंप बोल्ट सटीक दिशा पिन
इस उच्च-शक्ति क्लैंप बोल्ट और सटीक दिशा पिन सेट के साथ अपने शून्य-बिंदु स्थिति प्रणाली में अद्वितीय कठोरता और दोहराव को इंजीनियर करें।गर्मी से इलाज किया क्लैंप बोल्ट असाधारण क्लैंपिंग बल प्रदान करता है, स्थिर स्थिरता के साथ आधार प्लेट के लिए मजबूती से फिक्स्चर लॉक।कठोर दिशा पिन स्थान के दौरान किसी भी रेडियल आंदोलन को समाप्त करके पूर्ण माइक्रोन स्तर की सटीकता सुनिश्चित करता हैयह महत्वपूर्ण संयोजन तेजी से उपकरण और स्थिरता परिवर्तन के लिए सही दोहराव की गारंटी देता है, जो मशीनिंग सटीकता को अधिकतम करते हुए सेटअप समय को काफी कम करता है।मानक शून्य बिंदु प्रणालियों के साथ निर्बाध एकीकरण के लिए डिज़ाइन किया गया, यह उच्च प्रदर्शन सीएनसी workholding के लिए अंतिम उन्नयन है, कंपन मुक्त संचालन और उत्कृष्ट भाग गुणवत्ता सुनिश्चित करता है।

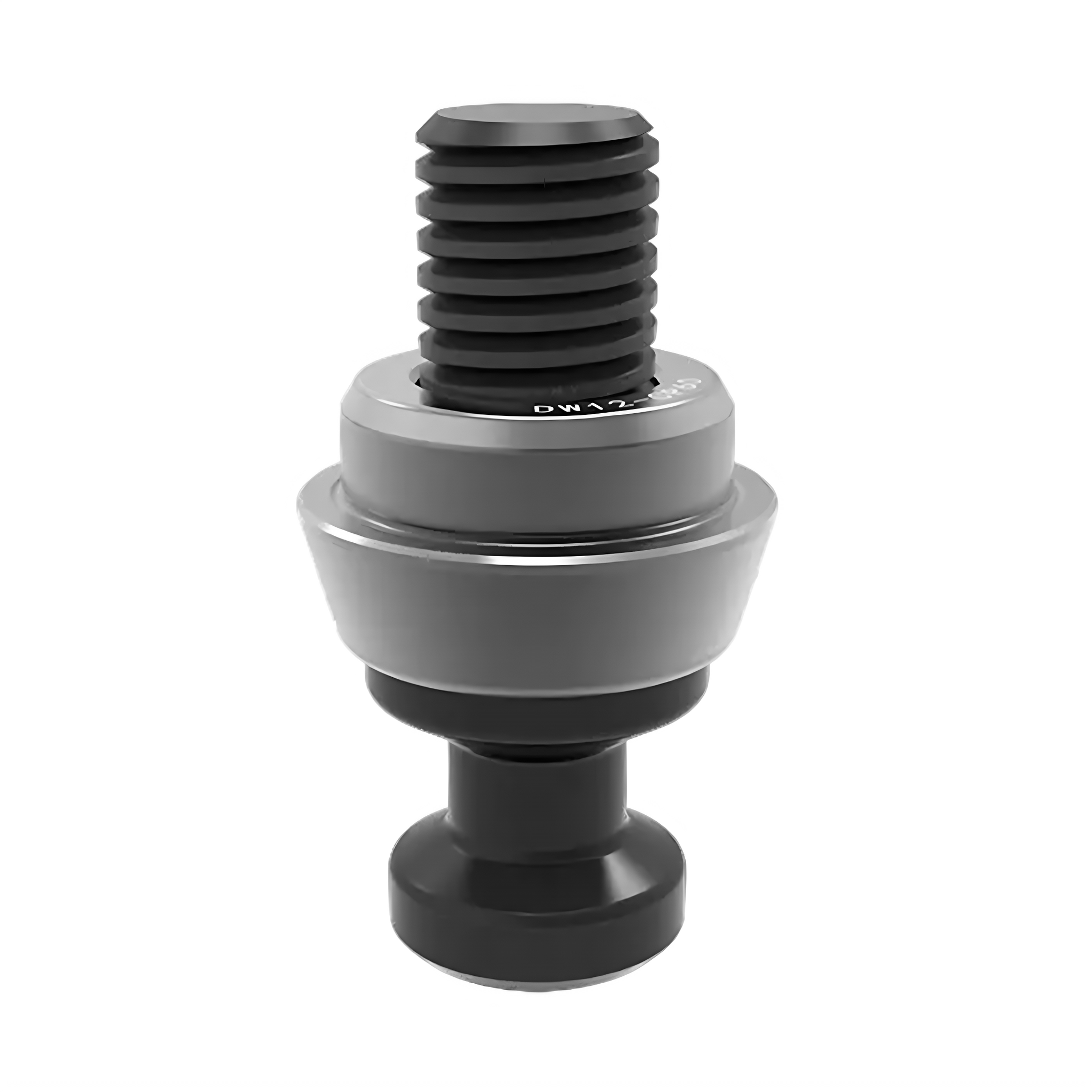

| उत्पाद मॉडल | आकार संख्या | ΦDN | ΦD1 (G6) |
ΦD2 | ΦD3 | H | H1 | H2 | एम | वजन घ) |
| DW08-CP40 | CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | एम8 | 20 |
| DW12-CP60 | CP60 | 25 | 18 | 16 | 9.5 | 25 | 18 | 6 | एम12 | 70 |
| DW16-CP80 | CP80 | 32 | 22 | 21 | 13 | 33 | 22 | 7.5 | एम16 | 150 |

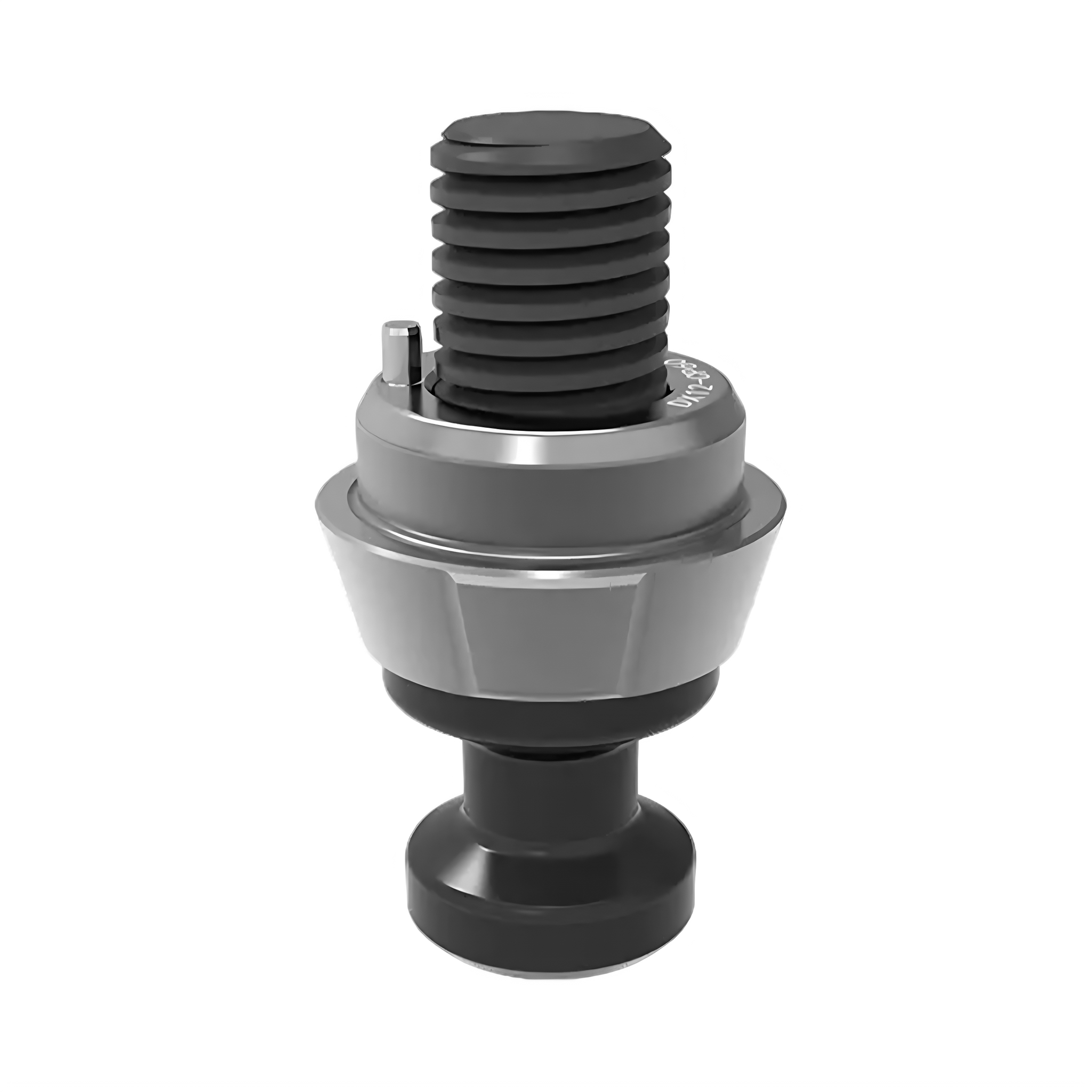

अभिविन्यास:
कठोर उपचार; घूर्णन की स्वतंत्रता को सीमित करता है और अभिविन्यास प्रदान करता है
गाइड छेद और पोजिशनिंग किनारे के बीच कोण 45° है
मैनुअल कॉपर-डाउन खींचने वाले शून्य पोजिशनिंग उपकरणों के लिए उपयुक्त
| उत्पाद मॉडल | आकार संख्या | ΦDN | ΦDN1 | ΦD1 (G6) |
ΦD2 | ΦD3 | ई | F | Φd | H | H1 | H2 | एम | वजन घ) |
| DX08-CP40 | CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | एम8 | 20 |
| DX12-CP60 | CP60 | 24.5 | 25 | 18 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | एम12 | 70 |
| DX16-CP80 | CP80 | 31.5 | 32 | 22 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | एम16 | 150 |

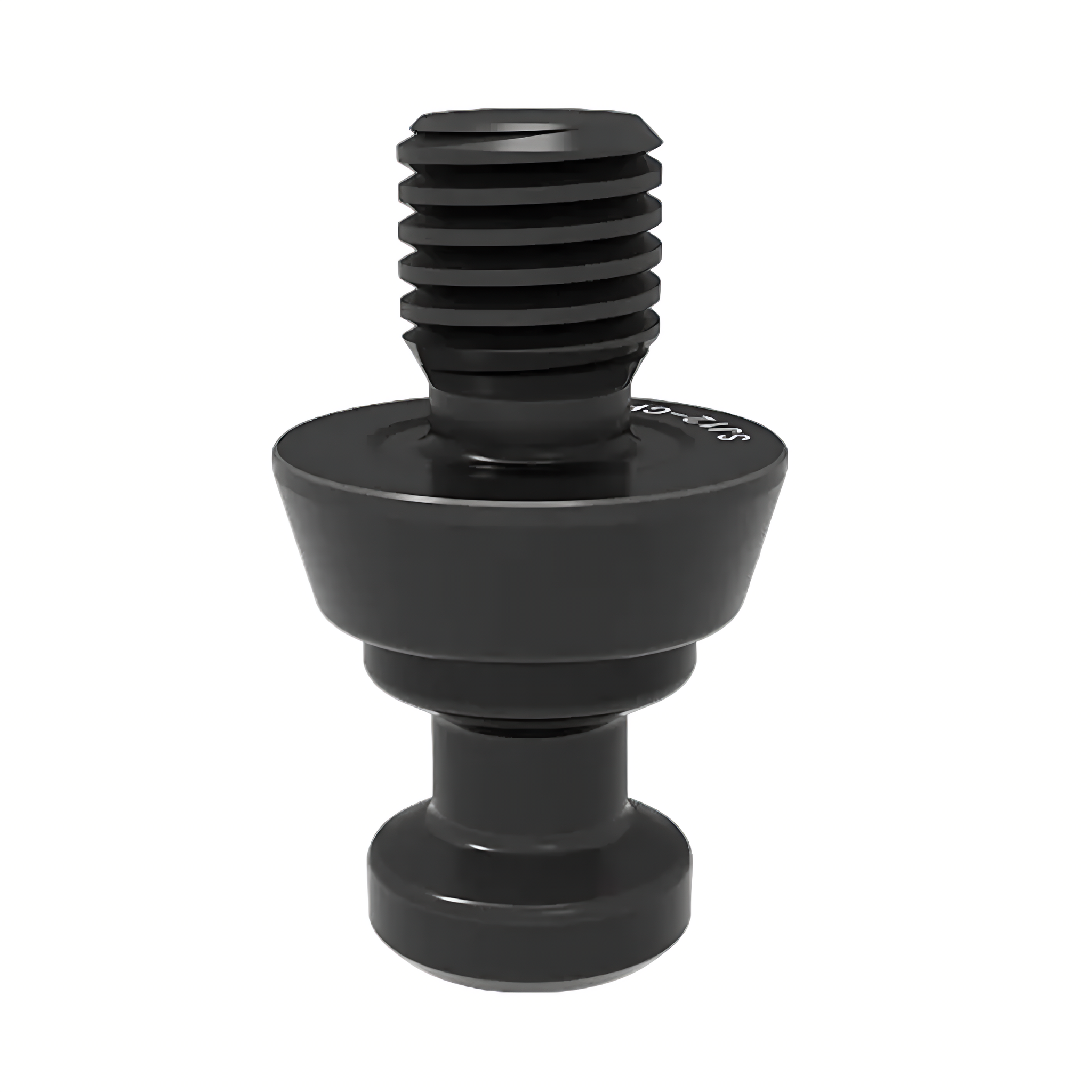

ताला लगाने वाला पेंच
| उत्पाद मॉडल | आकार संख्या | ΦDN | ΦD1 | ΦD2 | H | H1 | एम | वजन घ) |
| SJ08-CP40 | CP40 | 15.5 | 6.5 | 11 | 16.5 | 12 | एम8 | 18 |
| SJ12-CP60 | CP60 | 24.5 | 9.5 | 16 | 25 | 18 | एम12 | 65 |
| SJ16-CP80 | CP80 | 31.5 | 13 | 21 | 33 | 22 | एम16 | 140 |

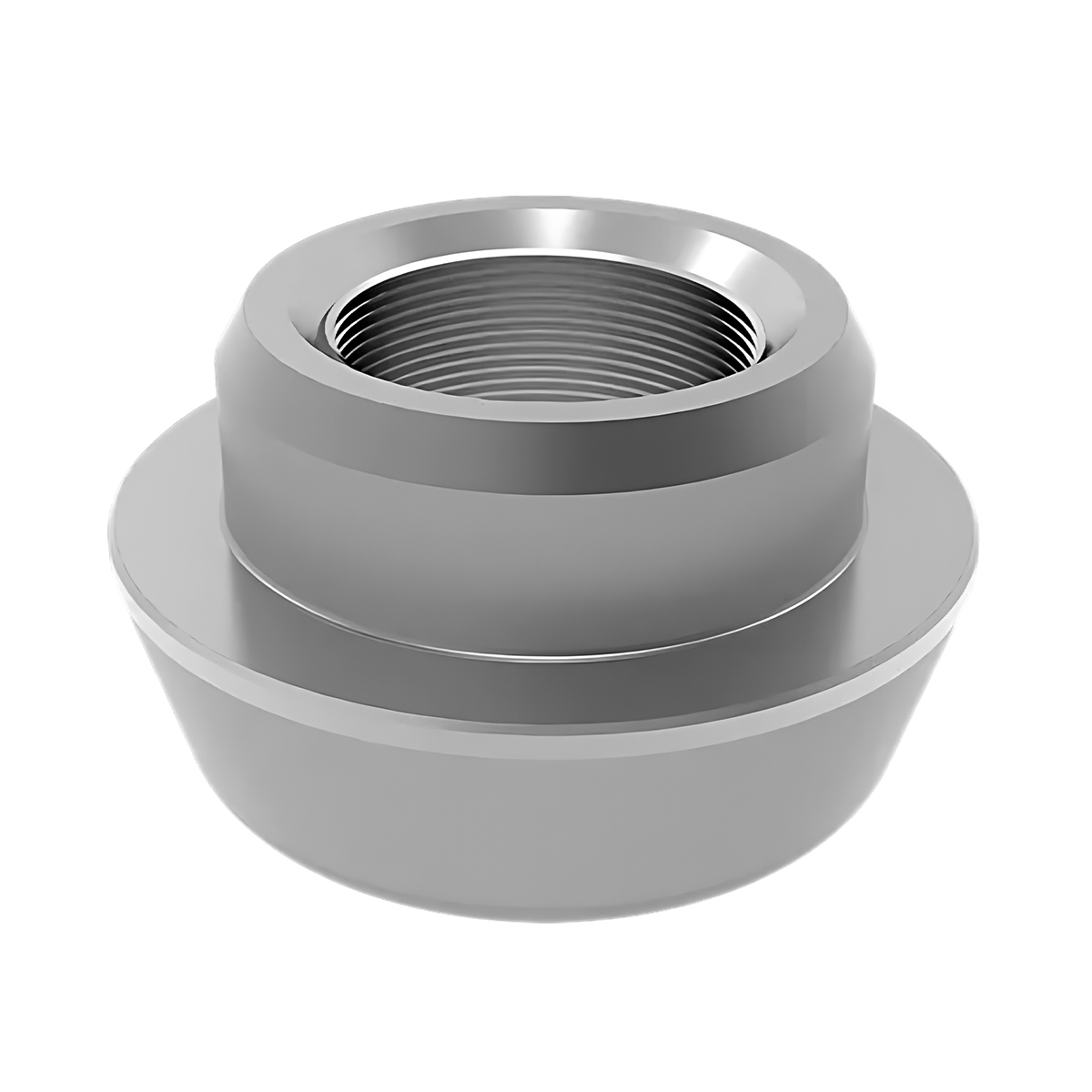

| उत्पाद मॉडल | आकार संख्या | ΦDN | ΦD2 ((G6) | H1 | H2 | एम | वजन (किलो) |
| SD08-CP40 | CP40 | 15.5 | 12 | 5 | 5 | M10 | 0.008 |
| SD12-CP60 | CP60 | 24.5 | 20 | 8 | 6 | एम12 | 0.027 |
| SD16-CP80 | CP80 | 31.5 | 25 | 10 | 7.5 | एम20 | 0.051 |
