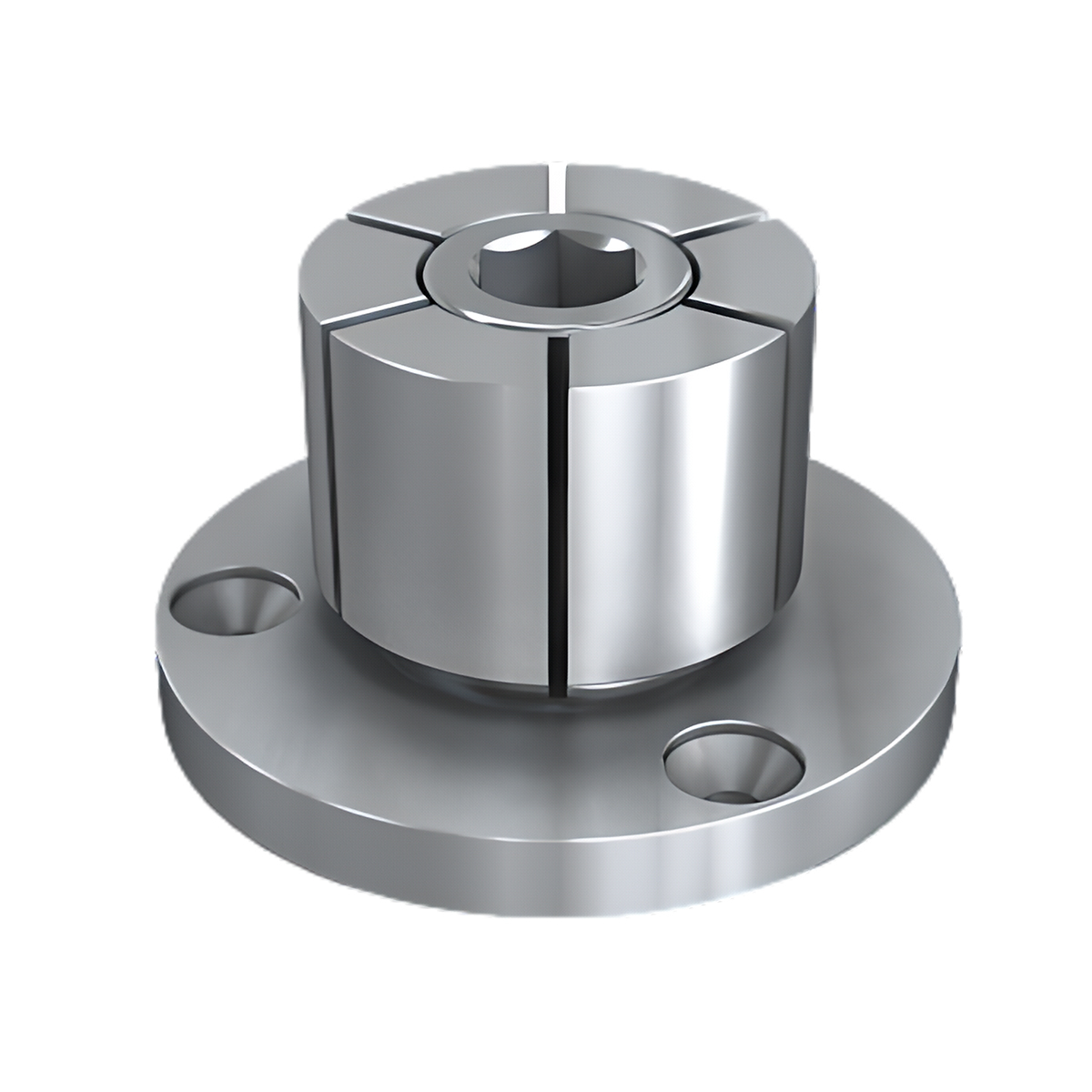

Grampo de expansão pneumático modular para furo interno para fixação interna

Modular Internal Bore Pneumatic Id Expansion Clamp For ID Workholding

Informação Básica

Lugar de origem:	Chongqing, China
Marca:	ADJIG
Número do modelo:	CLP
Document:	38000.pdf

Quantidade de ordem mínima:	1
Preço:	41 - 414 USD per item
Detalhes da embalagem:	Carton/caixote de madeira
Tempo de entrega:	7 a 10 dias
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	Menos de 10 peças, enviadas em 10 dias. Mais de 10 itens serão enviados em 30 dias.

Melhor preço

Chat Now

Informação detalhada

Material:

Aço de molas

Expanda o itinerário:

0,3-0,5 mm

Repetibilidade:

＜ 0,01mm

Método de instalação:

Fixação do parafuso

Destacar:

Grampos de expansão id modulares

Grampo de expansão pneumático id para fixação

Grampo de expansão interno para fixação interna

Descrição de produto

Grampo de Expansão Modular para Fixação Interna para Dispositivos de Fixação para Usinagem CNC

Características do Produto:

Material Principal: Aço mola, fixação em posição baixa, adequado para uso em fresadoras,

ideal para montagens de dispositivos de placa plana, facilmente retrabalhado para se adequar a tornos ou para secundário

processamento em tornos, permitindo que mais peças sejam colocadas em cada placa base ou dispositivo,

fixado com uma chave hexagonal ou cilindro hidráulico (requer a perfuração de um furo passante para conectar parafusos mais longos ao cilindro hidráulico).

Número da Peça	Código do parafuso cônico	A	B	C	D	E	F	G+	H×(P.C.D.)	I	J
CLP-38000	#00	10.7	7.6	6.1	3	20	7.4	4.1	M2 em 13.7	M2	4.1
CLP-38050	#0	21.8	16	15	5.9	29.72	12.4	7.1	M3 em 20.95	M4	7.2
CLP-38100	#1	24.9	19	15	5.9	31.5	14.2	12.2	M3 em 23.1	M6	11.2
CLP-38150	#2	24.9	19	15	5.9	37.5	20	13.5	M3 em 29	M8	13.2
CLP-38200	#3	28.6	22.2	17.5	6.4	50	27	18	M4 em 39.4	M10	16.3
CLP-38250	#4	31.8	25.4	20.6	6.4	56	35.3	23	M4 em 45.5	M12	20.3
CLP-38300	#5	39.6	31.8	27	7.9	69.5	42	29.3	M5 em 55.9	M16	21.4
CLP-38350	#6	39.6	31.8	27	7.9	75.5	51.5	29.3	M5 em 63.9	M16	21.4
CLP-38400	#7	45.5	37.6	32.3	7.9	107.5	77.7	29.3	M6 em 92.6	M16	19.3
CLP-38450	#8					132.9	103		M6 em 118.06
CLP-38500	#9					132.9	175		M6 em 118.06
CLP-38550	#10					152.4	250.2		M6 em 133.35

Grampo de expansão pneumático modular para furo interno para fixação interna 0
